Ролл-ап: кассета, замена полотна и перевозка стенда

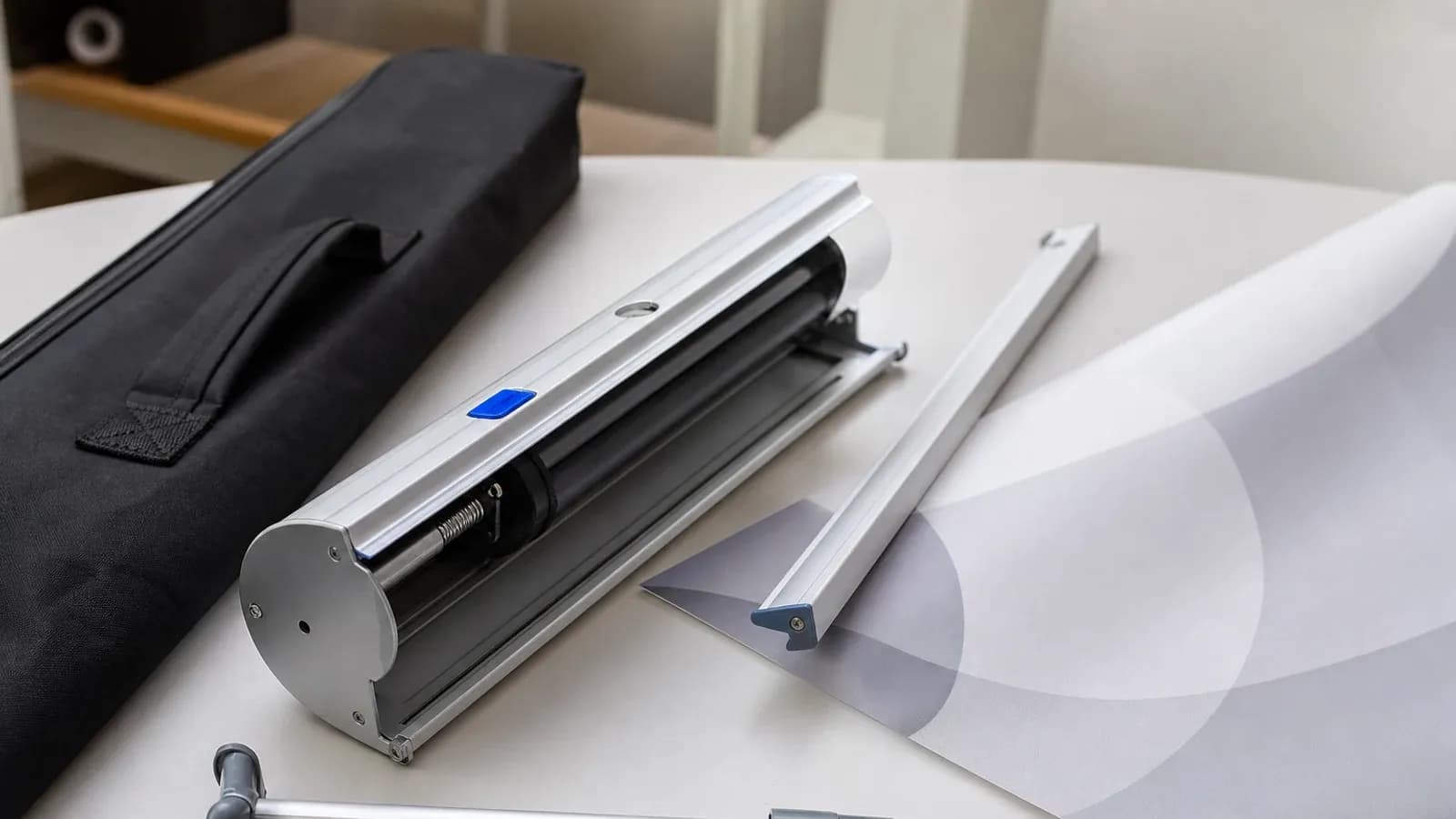

Ролл-ап состоит из кассеты с пружинным валом, печатного полотна, опоры и верхней планки. Кассета — алюминиевый профиль с пружинным механизмом: в нём полотно скручивается и из него выдвигается. Баннерное полотно несёт изображение. Телескопическая штанга регулируется по длине и поддерживает стенд в развёрнутом состоянии. Верхняя планка, её ещё называют зажимной планкой или клипсой, фиксирует верхнюю кромку полотна и обеспечивает натяжение. Чехол — отдельная принадлежность для перевозки комплекта.

Эконом-кассеты и усиленные кассеты сравнивают по толщине профиля, массе и предусмотренному режиму эксплуатации. Одного названия категории недостаточно, чтобы определить ресурс: нужны характеристики конкретной модели. Для частых выездов особенно важны доступность сменных деталей и возможность обслуживания механизма.

Есть односторонние и двусторонние конструкции. Односторонний стенд ставят у стены, у входа или рядом со стойкой регистрации. Двусторонний уместен в проходе, где поток людей идёт с двух сторон. Если сравнивать виды баннеров в помещении — ролл-ап, X-баннер, L-баннер, пресс-волл, — особенность ролл-апа именно в хранении полотна внутри кассеты.

Для ролл-апа стандартным размером часто называют 85×200 см: этот формат популярен в стандартных выставочных и торговых залах, но подходит не каждому помещению. Ширина ролл-апов может доходить до 300 см; для больших ширин требуется усиленное основание, а устойчивость на ветру нельзя считать обеспеченной.

Номинальный формат стенда, внешние габариты кассеты и размер материала — разные параметры. Маркировка не заменяет чертёж конструкции. Ниже показан условный расчёт соответствия: ширина материала совпадает с шириной открытой области, а припуски добавлены к её высоте. Это не универсальные размеры кассет и не готовое задание на печать.

Для примера приняты припуски около 70 мм снизу и 15 мм сверху: такие ориентиры встречаются, но меняются с конструкцией и типом верхней планки. Если у вашего стенда другие захваты, расчёт нужно изменить. Подробнее именно про видимую зону и припуски — в статье о полотне ролл-апа и запасе на кассету.

Нестандартная ширина оправдана для длинного задника или нескольких сообщений на одном стенде. Сначала проверьте место установки и транспортный габарит, затем выбирайте формат.

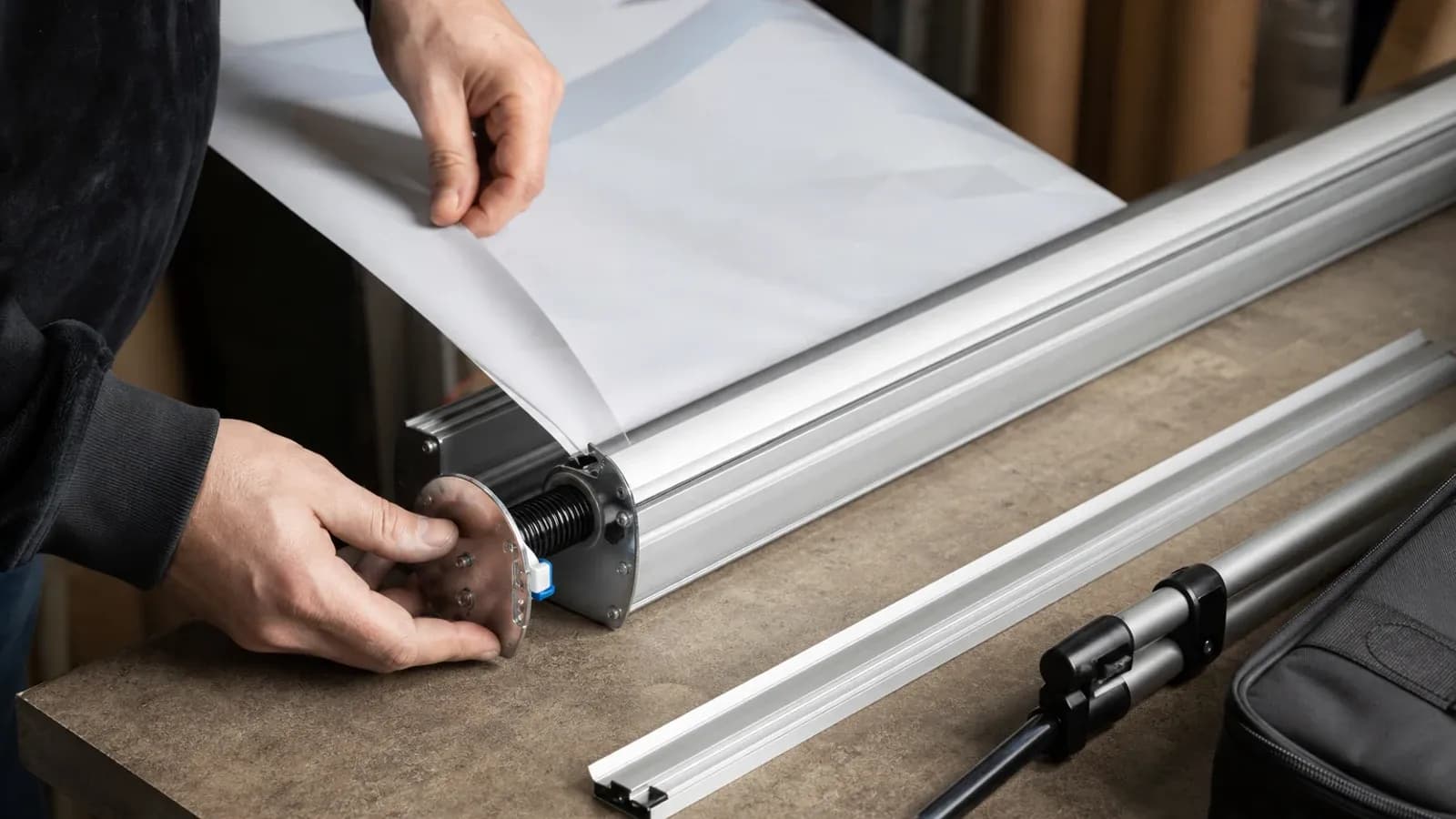

Да, во многих случаях можно перепечатать только баннерное полотно и оставить старую кассету. Условия: пружинный вал втягивает материал без рывков, стойка держит верхнюю планку, крепления исправны, а зажим совместим с новым полотном по ширине. Это частый сценарий после ребрендинга, смены акции или ежегодной выставки на одной и той же конструкции.

Если вал заедает, кассета перекошена, штанга не фиксируется или планка повреждена, сначала нужна диагностика и оценка ремонта. Иногда достаточно заменить отдельную деталь. Новое полотно само по себе не устранит механическую неисправность, но и повреждение одного узла не означает, что весь стенд обязательно придётся выбросить.

Крепления к валу и к верхней планке могут различаться: например, снизу используется клейкая лента, а сверху — зажим. Поэтому таблица ниже описывает отдельные узлы, а не взаимоисключающие модели стендов. Порядок разборки берут из инструкции конкретной кассеты.

Для решения о покупке сравните состав двух расчётов: перепечатку с переустановкой и возможным ремонтом либо новый комплект. Так видно, за какие операции и детали вы платите, без предположения, что замена всегда дешевле.

Баннерное полотно для ролл-апа чаще всего делают из ПВХ-баннера, блокаута или ткани. Типичный диапазон плотности для таких материалов — порядка 200–440 г/м²; при ежедневной сборке и разборке обычно рассматривают материалы ближе к верхней части диапазона. Для интерьерных баннеров часто используют материал около 440 г/м², а для улицы и долговременного размещения — например, около 510 г/м². Это ориентиры по материалу, а не подтверждение пригодности ролл-апа для улицы.

Блокаут — материал с чёрной или тёмной подложкой, не пропускающий свет. Он полезен у окна или перед подсвеченной витриной, где обычное полотно может просвечивать. В спецификациях блокаута встречается плотность 440–680 г/м²; применимость конкретного материала зависит от кассеты и оборудования. Большая плотность сама по себе не гарантирует ровную поверхность и совместимость с механизмом.

Матовая поверхность обычно практичнее под выставочным светом: она меньше бликует на фото. Если вместо узкого стенда нужен баннер для фотозоны, размеры часто выбирают среди 1,5×2 м, 2×2 м или 3×2 м. Для такой задачи полезна статья о пресс-воллах и фотозонах для мероприятий, а по материалам — обзор печати баннеров для улицы и помещений.

Главная ошибка при подготовке макета — поставить важный текст в нижнюю часть полотна. У ролл-апа есть нижняя мёртвая зона: часть изображения уходит за корпус кассеты и не видна зрителю. Обычно это 50–100 мм, а точное значение зависит от конструкции. В эту область не ставят логотип, QR-код, контакты, юридический текст и промокод. Не путайте скрытую область изображения с технологическим припуском для крепления.

Ключевое сообщение обычно располагают на высоте 1400–1700 мм от пола — как ориентир для чтения стоящим человеком. Если ролл-ап стоит рядом с промостойкой, учитывайте, что люди и мебель могут перекрывать нижнюю часть. Нижнюю треть используют для второстепенной информации только в пределах реально открытой области.

Файл обычно готовят в масштабе 1:1 с разрешением 100–150 dpi, если требования печатного оборудования не предусматривают иного. До вёрстки нужно согласовать полный размер материала, границы открытой области и участки крепления. Если параллельно нужна печать плакатов для стен, афиш или навигации, макеты лучше разделить: у плаката нет запаса на вал и верхнюю планку, а у ролл-апа он необходим.

В сложенном виде ролл-ап перевозят в чехле: внутри кассета с полотном, штанга и верхняя планка. Ориентировочная длина кейса для распространённых форматов — около 85–160 см, вес конструкции с чехлом — примерно 3–7 кг. Эти значения меняются от ширины, высоты, плотности полотна, толщины профиля и комплектации.

Для легкового автомобиля важна не только масса, но и возможность провести чехол через проём багажника или двери. Свободное место внутри ещё не означает, что длинная кассета пройдёт через проём. Упакованный стенд размещают так, чтобы он не перемещался при торможении; сверху не кладут тяжёлые коробки. На площадке не ставят стенд в дверном проёме и на сквозняке.

Между мероприятиями полотно хранят внутри кассеты, без складывания и ручного перематывания. При сворачивании его придерживают, а не отпускают резко. Перед упаковкой убеждаются, что материал не зажат краем чехла и комплект не приходится закрывать с усилием.

Типовые неисправности — ослабленный вал, штанга, которая не фиксируется, и оторванная верхняя планка. При еженедельных выездах осмотр перед каждым мероприятием помогает обнаружить проблему до установки. Стенд с заеданием не стоит проверять повторными рывками: его откладывают до диагностики.
