Три размера, которые путают между собой
Когда стенд называют «85×200», речь идёт о номинальном формате — предполагаемой ширине и высоте демонстрируемого изображения. К печатному файлу это обозначение относится косвенно.
К типовым ширинам конструкций относят 800, 850, 1000, 1200 и 1500 мм при высоте около 2000 мм. Наиболее распространённая видимая зона — 850×2000 мм; также часто встречаются 1000×2000, 1200×2000 и 1500×2000 мм. Типичный ориентир для нижнего запаса составляет 100–150 мм, но в конкретных системах встречаются значения от 40 до 150 мм и отдельные исключения. Полная высота файла может составлять 2040, 2050, 2080 или 2100 мм, однако ни один из этих размеров не является универсальным шаблоном: точные параметры берут из файла конкретной кассеты.
Габариты конструкции
Это внешние размеры собранного стенда с кассетой, опорами и верхним профилем. Для одной из моделей шириной 850 мм производитель указывает 910×2105×285 мм: корпус шире графики, а общая высота больше номинальной. Габариты нужны для расчёта места на площадке и выбора чехла. Рыночные форматы перечислены в нашем разборе размеров ролл-апов и их применения.
Размер полотна
Это полная печатаемая и обрезаемая полоса материала, включая участки для крепления к ролику и верхнему профилю. У модели Mosquito к номинальной высоте графики добавляют 150 мм для ролика, поэтому расчётная длина полотна составляет 2150 мм. В шаблоне другого поставщика для конструкции 850×2000 мм указан файл 820×2080 мм.
Видимая зона
Это часть установленного полотна между корпусом кассеты и верхним профилем. Нижнее продолжение крепится к лидеру и частично либо полностью остаётся внутри основания. Поэтому положение читаемого контента проверяют не только относительно края файла, но и по высоте от пола с учётом корпуса.
Таблицу можно прокручивать в сторону
| Конструкция или источник | Номинальное обозначение | Размер полотна или файла, мм | Скрыто или добавлено снизу, мм | Видимая зона, мм |
|---|---|---|---|---|
| Ultima Displays Mosquito | 850×2000 | 850×2150, расчётная длина | 150 для ролика | 850×1992 |
| For-event «Стандарт 100×200» | 1000×2000 | 990×2040 | 40; сверху скрыто 10 | 990×1990 по указанным скрытым полосам |
| Printomat, вариант 85 см | 85×200 см | высота 2030 по сумме зон | 50; сверху скрыто 10 | 850×1970 |
| Printomat, вариант 100 см | 100×200 см | высота 2030 по сумме зон | 50; сверху скрыто 10 | 1000×1970 |
| ZBC | видимая область 850×2000 | высота файла 2200 | 200 для кассеты | 850×2000 |
Типичный ориентир для нижнего запаса — 100–150 мм, но в конкретных системах встречается диапазон 40–150 мм. Запас 200 мм относится к отдельной системе ZBC. Любое значение необходимо сверять с шаблоном выбранной кассеты.
Как распределять контент по высоте полотна
Ролл-ап обычно рассматривают стоя, а нижнюю часть могут перекрывать посетители, мебель или оборудование площадки. Поэтому низ отдают под фон, плашку или продолжение фотографии, а контакты и поясняющий текст поднимают выше.
Практический ориентир для стенда высотой около двух метров — рабочая область от 700 до 1800 мм от пола. В верхней части размещают логотип и короткий слоган, в середине — ключевое сообщение и изображение, ниже — контакты и QR-код. Границы зон сначала отмечают направляющими в шаблоне.
Высоту отсчитывают от пола, а не от нижней границы печатного файла. Между этими точками находятся корпус кассеты и скрытая часть полотна.
Таблицу можно прокручивать в сторону
| Зона полотна | Высота от пола, мм | Что размещать | Чего не размещать |
|---|---|---|---|
| Запас в кассету | внутри корпуса, не виден | продолжение фона | текст, логотип, контакты |
| Нижняя фоновая полоса | 0–700 | фон, плашка, нижняя часть фотографии | контакты, QR-код, мелкий текст |
| Основная зона | 700–1800 | заголовок, сообщение, изображение, контакты | плотный текст мелким кеглем |
| Верхняя зона | 1800–2000 | логотип, слоган, фирменный цветовой блок | критичные элементы вплотную к кромке |
Границы 700 и 1800 мм — ориентир для стенда высотой около 2000 мм. Безопасные отступы от кромок задаёт шаблон конкретной конструкции.
Материал полотна и почему он влияет на макет
Полотно ролл-апа регулярно сматывается в кассету, поэтому при выборе носителя проверяют его толщину, непрозрачность, плоскостность и пригодность для роликового механизма.
Толщина и жёсткость. Для конструкции Mosquito производитель задаёт допустимую толщину материала 225–300 мкм. Это ограничение конкретной модели, а не общее правило: совместимость более толстого или жёсткого полотна с роликом, пазами и верхним профилем нужно проверять отдельно.
Светоблокирующий слой. Виды баннеров в помещении различаются не только фактурой. Через материал без blockout при ярком освещении могут просматриваться детали конструкции. Один производитель описывает винил 440 г/м² без блокирующего слоя и винил 420 г/м² со светоблокирующим слоем. Плотность сама по себе не определяет непрозрачность: у полотен с блокирующим слоем встречается диапазон примерно 200–450 г/м².
Блик. Глянцевая поверхность отражает направленный свет, поэтому мелкий текст на тёмном фоне может читаться хуже. Для площадки с софитами или витринным освещением стоит проверить образец материала и контраст макета.
Требования к файлу: масштаб, разрешение, фон
Шаблоны кассет выпускают в разном масштабе. Ultima Displays использует в своём рабочем процессе масштаб 25%, CMYK, шрифты в кривых, эффективное разрешение изображений не ниже 300 dpi в этом масштабе и экспорт PDF/X-4. Другая типография принимает макеты 1:1 или в явно указанном уменьшении и требует пропорционально повышать разрешение. Оба набора параметров относятся только к требованиям соответствующего производства. Логика пересчёта подробно разобрана в материале про разрешение макета баннера для печати.
После открытия шаблона проверьте следующие элементы:
- логотипы и текст подготовлены в векторе;
- фон доходит до границ файла, включая нижнюю крепёжную часть и участок под верхним профилем;
- цветовой режим и профиль соответствуют требованиям принимающей типографии;
- масштаб документа указан явно и не изменился при размещении графики;
- линии шаблона и технические подписи удалены из печатного PDF.
Общий чек-лист по подготовке PDF приведён в статье о допечатной подготовке макета.
Проверка макета по шаблону кассеты
Проверку выполняют после получения шаблона конкретной модели: размеры и безопасные поля сторонней кассеты использовать нельзя.
- 1Получить шаблон именно своей модели
Запросите у продавца стенда или типографии файл с названием модели кассеты. Для существующего стенда дополнительно измерьте открытую часть полотна и высоту корпуса.
- 2Сверить размеры и масштаб PDF
Проверьте TrimBox: он должен соответствовать полному размеру полотна из шаблона. Отдельно зафиксируйте масштаб документа — 1:1 или уменьшение, указанное поставщиком.
- 3Проверить фон в скрытых зонах
Продлите фон на нижний запас и участок под верхним профилем. Белые и прозрачные области возле границ могут стать заметны после сборки или регулировки.
- 4Проверить безопасные поля и QR-код
QR-код рекомендуется делать не меньше 30×30 мм и размещать не ниже 900 мм от пола. Проверьте считывание на тестовой печати с учётом контраста, камеры и освещения.
- 5Собрать печатный файл
Переведите шрифты в кривые, проверьте эффективное разрешение изображений, удалите слой шаблона и повторно откройте экспортированный PDF для итогового контроля.
Типичные ошибки в макетах ролл-апов
Контакты и QR-код в самом низу. Такой блок может оказаться внутри кассеты или за корпусом, а оставшуюся часть будут перекрывать люди и мебель. Код дополнительно проверяют на реальном размере и материале.
Логотип вплотную к верхней кромке. У части конструкций верхняя планка перекрывает около 10 мм полотна. Безопасный отступ берут из шаблона модели.
Фон не доведён до границ файла. Если заливка заканчивается по линии предполагаемой видимой зоны, после сборки по краям может появиться светлая полоса. Фоновое продолжение должно покрывать весь формат файла.
Смешение технических зон. Запас на крепление, вылет под обрез и безопасное поле выполняют разные задачи. Запас скрывается в механизме, вылет компенсирует рез, а безопасное поле удерживает значимые элементы вдали от перекрываемых участков. В одном проверенном шаблоне при нижнем продолжении фона 50 мм важные элементы отодвигают на 70 мм; в другом безопасный отступ снизу составляет 120 мм.
Новое полотно к старой кассете и когда нужен пресс-волл
Возможность замены зависит от конструкции стенда. В модели Merlin полотно размещено в сменной кассете: модуль можно извлечь, сохранить и позднее установить повторно. В системах с клеевым лидером или другим несъёмным креплением может потребоваться сервисная перемотка. Перед печатью нового полотна нужно определить модель кассеты и способ соединения с роликом.
Хранить графику следует в соответствии с инструкцией производителя. Полотно не складывают: для него используют кассету или рулон, защищённый от сдавливания и резких перегибов. При перевозке стенда подходит штатный чехол, если он предусмотрен комплектом.
Если требуется широкий фон для съёмки, вместо ролл-апа рассматривают пресс-волл или баннер на каркасе. Распространённые размеры баннера для фотозоны — 2×2 и 2×3 м, но итоговый формат выбирают под кадр и площадку. Подробнее — в материале о печати баннеров 2×2 и X-баннеров. Принцип работы мобильного стенда разобран в статье «Роллап: что это и где заказать печать».
Таблицу можно прокручивать в сторону
| Критерий | Ролл-ап | Пресс-волл или баннер на каркасе |
|---|---|---|
| Форма графики | узкое вертикальное полотно | широкое поле, подходящее для фонового изображения |
| Размер макета | задаётся шаблоном кассеты и включает скрытые участки | задаётся размером каркаса и выбранной схемой крепления |
| Технические зоны | нижний участок для ролика и полоса под верхним профилем | поля и обработка зависят от конструкции каркаса |
| Носитель | материал, совместимый с роликом и верхним профилем | например, литой баннер 440–510 г/м² |
| Сюжет | навигация, сообщение у стойки, изображение одного объекта | фотозона, общий кадр, повторяющийся фон |
| Монтаж | полотно вытягивается из основания и фиксируется на штанге | порядок сборки и натяжения определяется моделью каркаса |
| Повторное использование | замена полотна возможна, если это допускает кассета | новое полотно изготавливают под размеры и крепления каркаса |
Ролл-ап выбирают для компактного вертикального сообщения, а каркасную систему — когда требуется широкая графическая плоскость.
Что печатаем по этой теме
Широкоформатная печать у нас собственная, производство находится на ул. Зорге, 15 в Москве. Актуальную расчётную стоимость и тираж смотрите в карточке.

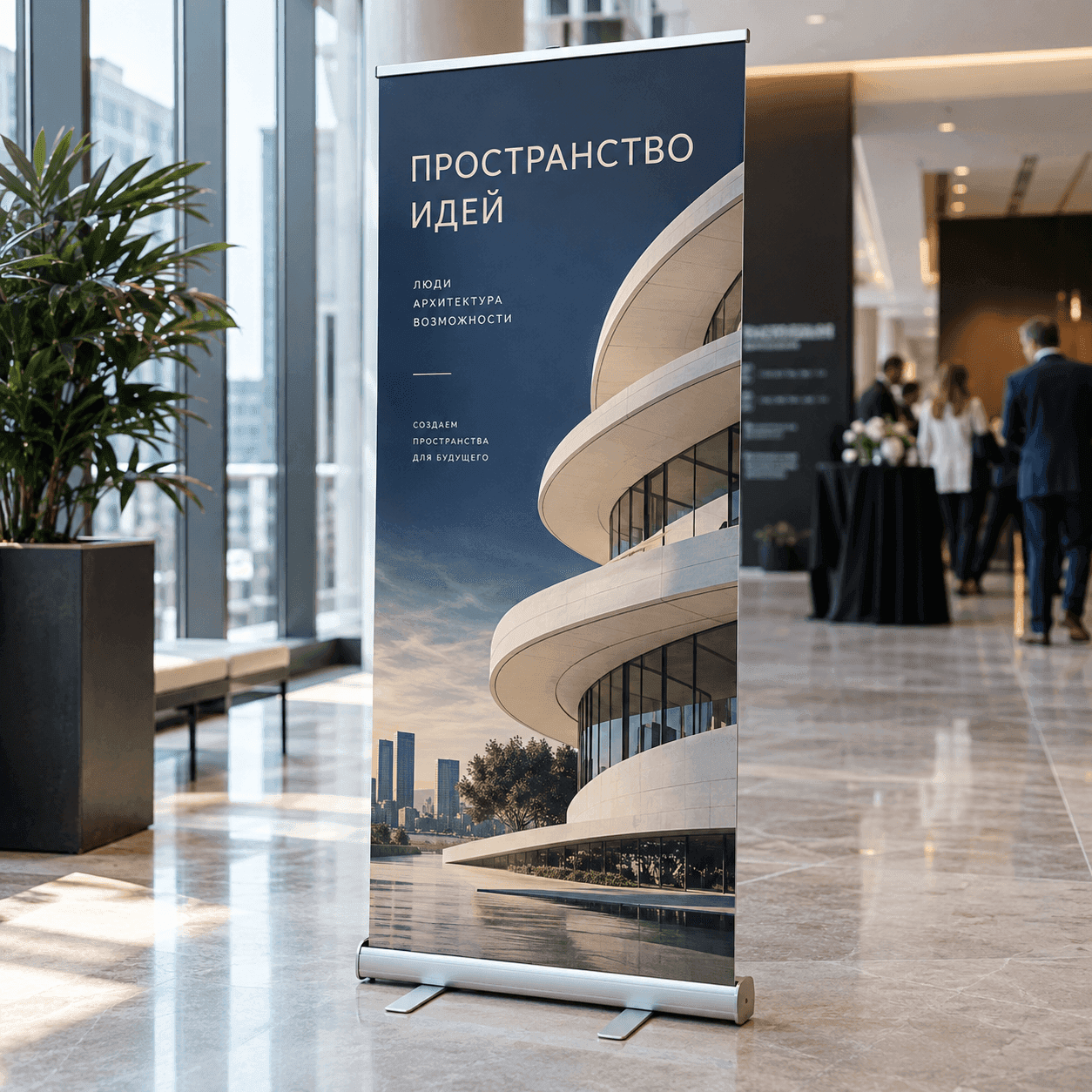

от 6 977 ₽/шт при тираже 1 000 шт.
от 498 ₽/шт при тираже 1 000 шт.
от 500 ₽/шт при тираже 1 000 шт.Частые вопросы про макет ролл-апа
Какой размер ролл-апа считается стандартным?
Единого понятия «стандартный размер ролл-апа» для производственного шаблона нет. Наиболее распространена видимая зона 850×2000 мм, но полный размер файла определяет конкретная модель стенда.
Размер 850×2000 мм относится к видимой зоне или ко всему полотну?
Чаще это номинальное обозначение формата. У конкретной модели оно может описывать предполагаемую графику или видимую область, но полный печатный файл проверяют только по шаблону кассеты.
Сколько сантиметров снизу уходит в кассету?
Типичный ориентир — 10–15 см, но у конкретных систем нижняя часть составляет от 4 до 15 см, а иногда больше. Точное значение берут из шаблона кассеты и не переносят с другой модели.
Нужны ли вылеты по бокам полотна?
Обычно предусматривают техническую область 5–10 мм с каждой стороны, а фон доводят до границ файла. Не смешивайте её с безопасным полем: точные параметры задаёт шаблон.
Какое разрешение нужно для макета ролл-апа?
Для просмотра с 1–2 метров обычно используют 100–150 dpi в натуральном размере. В уменьшенном шаблоне разрешение повышают пропорционально масштабу, а текст и логотипы оставляют в векторе.
Почему нижняя часть графики не видна в собранном виде?
Она нужна для крепления полотна и работы роликового механизма, поэтому после установки частично либо полностью находится внутри основания. Границу открытой части показывает шаблон модели.
Можно ли напечатать новое полотно к старой кассете?
Можно, если конструкция допускает замену. Для сменного модуля и системы с сервисной перемоткой порядок работы различается, поэтому перед печатью нужно определить модель и крепление.
Подойдёт ли для ролл-апа обычное баннерное полотно?
Не любое. Нужно проверить допустимую толщину, непрозрачность, плоскостность и совместимость материала с многократным сматыванием, пазами и верхним профилем конкретной конструкции.
