Биговка перед фальцовкой: когда сгиб трескается

Сгиб — это локальная деформация: волокна на наружной стороне линии растягиваются, на внутренней сжимаются. Бумажная основа тянется плохо, а слой краски, тонера, лака или ламинационной плёнки не тянется почти совсем. Когда запас растяжения кончается, происходит растрескивание на сгибе — разрушение мелованного слоя и покрытия на наружной стороне, та самая светлая нитка вдоль линии.

Биговка работает до фальцовки. Биговальный инструмент продавливает биг — линейное углубление по месту будущего сгиба. Правильная биговка сжимает и локально расслаивает лист внутри линии, формируя шарнир: он принимает на себя деформацию и уменьшает растягивающее усилие на наружной поверхности. Простое продавливание между роликами без подходящей ответной канавки такого шарнира не даёт — лист становится менее жёстким, но трещина остаётся.

Отсюда два следствия. Первое: биговка и фальцовка — разные операции, и порядок всегда один: сначала биг, затем складывание по готовой линии. Второе: чем толще материал, тем шире должна быть канавка, поэтому профиль и давление подбирают под конкретную бумагу, а не «по плотности из прайса».

Кстати, о плотности: обозначение 150, 170 или 250 г/м² описывает массу 1 м², а не толщину и не физическую плотность материала. Две бумаги одинаковой массы могут иметь разную толщину и объёмность и вести себя на сгибе по-разному, поэтому выбор самой бумаги здесь важнее цифры в заказе.

Единого порога нет — и это главная причина разбора уже по факту брака. На результат одновременно влияют толщина листа, влажность, направление бумаги, покрытие, степень запечатки и возможности конкретной линии.

Ориентиры, которыми пользуются на практике: обычную фальцовку без биговки относят преимущественно к бумаге до 150–170 г/м², а материалы от 170 г/м², мелованный картон и ламинированные листы направляют на предварительную биговку. Диапазон типичный и сдвигается из-за фактической толщины, покрытия и сплошных заливок.

Есть и более узкие формулировки. Российские отраслевые технические требования рекомендуют при массе свыше 150 г/м² и плотности красок свыше 80% располагать машинное направление параллельно сгибу и биговать изделие перед фальцовкой — то есть решает не плотность сама по себе, а её сочетание с плашкой. У финишного оборудования свои ориентиры: на модуле Xerox Crease and Two-Sided Trimmer штатным для бигования отдельных листов считается 157 г/м² и выше, а для бумаги до 156 г/м² изготовитель прямо предупреждает, что качество бига не гарантируется, если лист и без него легко складывается вручную.

Отдельно о цифровой печати. Тонер лежит на поверхности листа плёнкой и не тянется вместе с бумагой, а сам лист проходит нагрев в узле закрепления. Поэтому цифровой отпечаток со сплошной заливкой нередко трескается на материале, который в чистом виде складывался нормально, — и порог для биговки на практике оказывается ниже, чем «по бумаге».

Машинное направление (MD) — направление, параллельное движению сетки бумагоделательной машины и преимущественной ориентации волокон; поперечное (CD) — перпендикулярное ему. Вдоль MD бумага сгибается ровнее, а поперечный сгиб чаще получается шероховатым и растрескавшимся, с мелкими надрывами по кромке. Хорошая биговка заметно улучшает поперечный сгиб, но не отменяет проверки конкретной бумаги и покрытия.

Определить направление можно на обрезке: вырежьте две полоски размером 15×250 мм взаимно перпендикулярно и сравните жёсткость — более жёсткая полоска соответствует машинному направлению. ГОСТ предусматривает и другие методы: наблюдение ориентации волокон, смачивание, испытание на разрыв и продавливание.

Для изделия правило простое: линии сгиба должны идти параллельно MD. У лифлета из листа 297×210 мм сгибы вертикальные, значит машинное направление должно идти вдоль короткой стороны, то есть вдоль 210 мм. Это вопрос раскладки на печатном листе и выбора бумаги, и решается он до печати, а не на участке фальцовки.

Если сгибы идут в двух направлениях — например, в комбинированной схеме с продольным и поперечным фальцем, — один из них неизбежно окажется поперечным. Такую линию биговать нужно обязательно, а в задании стоит прямо указать, какая линия критична: та, что проходит по тёмной плашке, по логотипу или по ламинату.

Вторая типовая жалоба — изделие не закрывается ровно и «расползается» по краю. Причина не в сгибе, а в геометрии: при вложенной фальцовке створки заворачиваются одна в другую, и внутренняя створка должна быть уже наружной на толщину материала и сгибов. Это и есть компенсация створок.

Сначала о счёте. Буклет 4 фальца — это пять створок на каждой стороне листа и десять печатных полос с двух сторон. Его часто путают с четырёхстворчатым буклетом, у которого линий сгиба только три. Ошибка в счёте — и вся раскладка створок уезжает целиком.

Дальше логика зависит от схемы. В рулонном фальце («улитка») две наружные створки делают одинаковыми, а каждую следующую вложенную — уже предыдущей; уменьшение накапливается, поэтому на пяти створках оно заметно на глаз. У фальца гармошкой створки складываются зигзагом и обычно остаются равными — компенсировать нечего. У оконной схемы боковые створки слегка уменьшают, чтобы их края встречались по центру и не наезжали друг на друга. Одной таблицей ширин для гармошки и улитки пользоваться нельзя: это разная механика.

Подробная раскладка двухфальцевого изделия разобрана в статье про размеры евробуклета до и после фальцовки. И не забудьте вылеты под обрез 3 мм по внешнему контуру — компенсация створок их не заменяет.

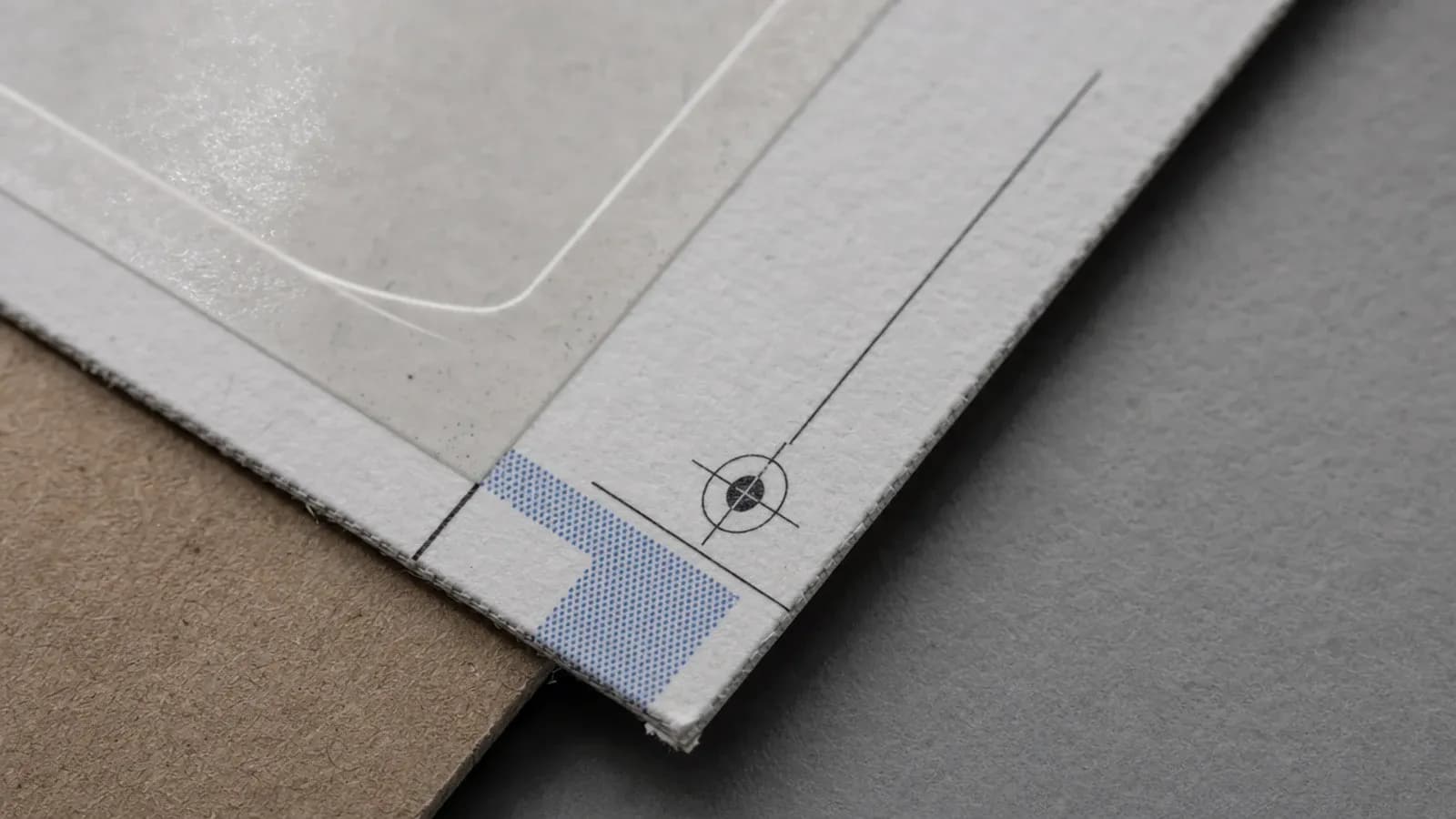

Линии сгиба не должны быть частью дизайна. Нестандартную биговку и фальцовку передают как удаляемые направляющие, отдельный непечатаемый слой либо отдельный файл того же размера, что и печатный макет; конкретный способ сверяют с требованиями типографии. Главное — технические метки не попадают в печатаемое изображение.

Отступы. Текст, логотип и рамки держите не ближе 5 мм от линии сгиба: фальцовка имеет допуск, и элемент, посаженный вплотную, визуально «переезжает» на соседнюю створку. Логотип прямо на сгибе — почти гарантированная претензия к тиражу, даже если биговка выполнена аккуратно.

Тёмная плашка и градиент через сгиб

Полностью убрать риск нельзя: на сплошной тёмной заливке любая микротрещина читается как светлая нитка. Заметность снижают несколько решений сразу: машинное направление параллельно линии сгиба, биговка перед фальцовкой, матовая плёнка вместо глянцевой, меньшая суммарная красочность в зоне сгиба, если это допускает дизайн, и отказ от тонких светлых линий и мелкого выворотного текста вдоль сгиба. Поведение плёнки разобрано в материале о видах ламинации, а требования к файлу — в статье про допечатную подготовку PDF.

Не каждую линию нужно гнуть. Если на лифлете есть отрывной купон или бланк заявки, вместо сгиба уместнее перфорация: она рвётся по линии и не требует ни бига, ни компенсации. Сгиб в этом месте только мешает — купон возвращают с заломом.

Если створок становится больше пяти, конструкция начинает работать против содержания: при вложенной схеме изделие утолщается с одной стороны и хуже закрывается. Для пяти и более створок обычно рациональнее гармошка, а при большом объёме информации — многостраничная брошюра на скобу или на пружину. Выбор зависит от формата, толщины материала, назначения изделия и доступного фальцевального оборудования.

О форматах коротко: стандартный размер буклета в развороте — А4 297×210 мм, после двух фальцев получается лифлет около 99×210 мм; для трёх-четырёх сгибов берут более длинный разворот (например, 490×210 мм под гармошку) или А3 297×420 мм. Схемы сложения и форматы лифлетов разобраны в отдельной статье.

И про плёнку. Ламинация толщиной 32–125 мкм повышает жёсткость всей конструкции, а глянец заметнее показывает залом и трещину, чем матовая. От растрескивания сама ламинация не спасает: для ламинированных и УФ-лакированных материалов производители оснастки предусматривают отдельные более жёсткие профили, включая нейлоновые рёбра, и даже они не гарантируют результата при плохой адгезии плёнки или сгибе поперёк волокон.
