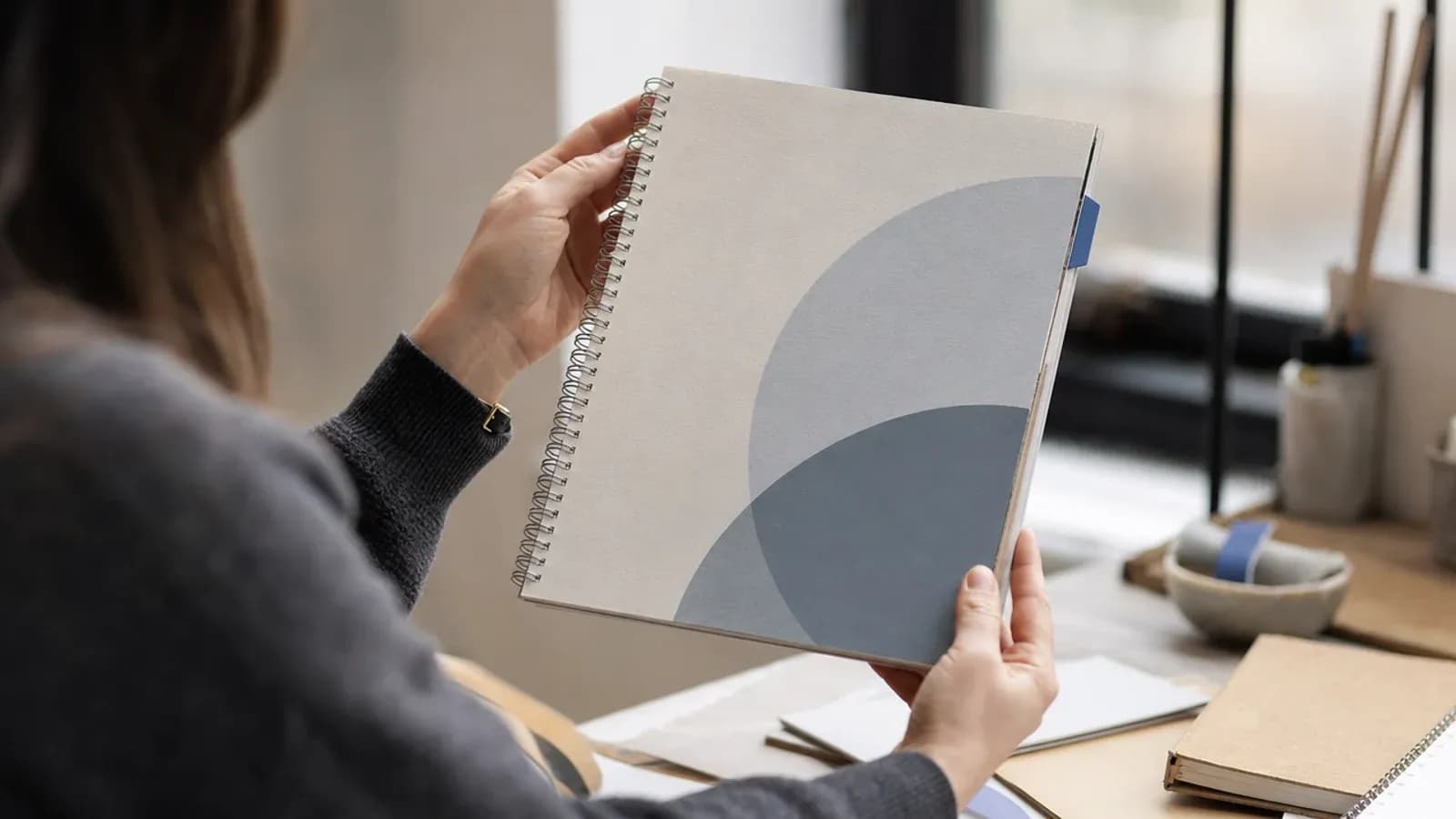

Брошюра на пружине: диаметр гребня под толщину блока

Металлическая пружина Wire-O — это элемент из сдвоенных проволочных петель. Перфорированный блок навешивают на разомкнутую пружину, после чего её замыкают обжимом. Схему перфорации обозначают отношением числа отверстий к дюйму длины корешка: 3:1 — три отверстия на 25,4 мм, 2:1 — два. На корешке формата А4 оборудование RENZ формирует 34 петли при шаге 3:1 и 23 петли при шаге 2:1. Номинальное межосевое расстояние между соседними отверстиями или петлями составляет 8,48 и 12,7 мм соответственно. Значения 4,23 мм для 3:1 и 6,35 мм для 2:1 — это половина соответствующего межосевого шага, а не расстояние между соседними отверстиями. Если корешок нестандартной длины, число петель считают по рабочей длине и положение крайних отверстий согласуют с типографией.

Рядом живут два других элемента, которые часто путают с Wire-O. Пластиковая гребёнка — разъёмный элемент с зубьями и собственным шагом перфорации 14,28 мм; её можно повторно раскрыть. Спиральный переплёт — непрерывная винтовая спираль, продеваемая через отверстия вдоль всего корешка. Это разные расходники с разными схемами перфорации: переложить блок с одной технологии на другую без новой пробивки нельзя.

Что даёт пружина на практике: раскрытие на 360° — лист складывается назад, брошюра лежит плоско и работает как блокнот. Чего она не даёт: у изделия нет плоского корешка, поэтому название на торец не нанести — для этого нужен клеевой бесшвейный переплёт. Если выбор между скобой и клеем ещё не сделан, логику сравнения мы разбирали в материале скоба или КБС; здесь речь только о пружине.

Отправная точка — число листов: страницы делим на два. Дальше считаем толщину однородного бумажного блока по формуле T = N × G × V / 1000, где T — толщина в миллиметрах, N — число листов, G — граммаж в г/м², V — удельный объём (пухлость) в см³/г. Для офсетных бумаг пухлость обычно лежит в диапазоне 0,8–1,2 см³/г, и брать её нужно из данных конкретной бумаги, а не «в среднем».

Пример: методичка на 120 страниц, офсет 80 г/м², пухлость 1,0 см³/г. Листов 60, толщина блока = 60 × 80 × 1,0 / 1000 = 4,8 мм. Если в пробном экземпляре каждая обложка дала 0,4 мм, итог — 5,6 мм. RENZ рекомендует выбирать внутренний диаметр элемента на 2–4 мм больше толщины готового изделия, то есть нам нужны 8–9,6 мм: это 5/16 или 3/8 дюйма при шаге 3:1. Точный запас зависит от конструкции пружины, жёсткости обложек и того, насколько свободно должны перелистываться страницы.

Два момента, которые чаще всего ломают расчёт. Первый: одинаковый граммаж не означает одинаковую толщину — в технических данных Mondi бумага 80 г/м² имеет толщину 95 мкм в серии Advantage Smooth White и 120 мкм в Advantage eCom Kraft. Это пример различия материалов, а не универсальные цифры для всех бумаг; подробнее о выборе — в статье про плотность блока и обложки. Второй: обложки, картонные подложки, плёнки и разделители в формулу не входят, их толщину прибавляют отдельно. Одна стандартная прозрачная передняя обложка RENZ — 0,20 мм, две такие добавят к изделию 0,40 мм.

Надёжнее измерения: ГОСТ Р ИСО 534-2012 предусматривает два способа — измерение отдельного листа и измерение стопы с делением результата на число листов. Результаты могут расходиться, а на картон способ со стопой стандарт не распространяет.

Шаг 3:1 с мелкими петлями выглядит аккуратнее и держит тонкий блок без провисания — это типовой выбор для презентаций, методичек и блокнотов А5 на пружине. Типовой предел толщины у оборудования RENZ для 3:1 — до 13,5 мм. Когда блок толще, переходят на 2:1: там предел доходит до 34 мм, но петли крупнее и отверстия заметнее в макете.

Пластиковую гребёнку выбирают не за прочность, а за разборность: её можно повторно открыть и заменить или добавить листы без повреждения элемента. Профессиональные системы рассчитаны на блоки до 48 мм. Плата за это — корешок мешает странице обернуться на полные 360°, поэтому для компактных календарей, блокнотов и презентационных брошюр металлическая пружина обычно даёт более аккуратное раскрытие. Для регламентов и инструкций, которые обновляют по частям, логика обратная.

Спираль тоже раскрывается на 360°, но это непрерывный винтовой элемент по всей длине корешка, а не сдвоенные петли с обжимом, и перфорация под неё другая. Выбирая технологию, помните про геометрию: длина пружины определяется выбранной стороной корешка. У альбомной А4 это может быть сторона 210 или 297 мм в зависимости от конструкции издания и положения переплёта; у вертикальной А5 боковой корешок имеет длину 210 мм. Толстый блок на 2:1 заметно тяжелее и жёстче, и это стоит учитывать, если издание поедет в регион транспортной компанией. Сами форматы разобраны в материале про размеры и форматы брошюр.

Для предварительной компоновки используют типичный ориентир отступа перфорации от края листа 5–6 мм, но окончательную геометрию задаёт конкретная оснастка. Для распространённой оснастки 3:1 RENZ применяются квадратные отверстия 4×4 мм, а на машинах SRW 360 регулируемое расстояние от края листа до ближайшей границы отверстия составляет 2–4,5 мм. С учётом размера отверстия пробивка физически занимает примерно 6–8,5 мм от края. Типичный ориентир 5–6 мм и настройка SRW 360 2–4,5 мм нельзя механически подменять друг другом: первое значение используют для предварительной оценки, второе описывает конкретный регулируемый параметр машины.

Полоса 6–8,5 мм — геометрический минимум, а не готовое безопасное поле. Текст, колонтитулы, номера страниц и логотипы отодвигают дальше, обычно оставляя у корешка служебную зону 10–12 мм. С шагом 2:1 сложнее: единой геометрии нет. В каталоге RENZ указаны прямоугольные отверстия 3,5×5,5 мм, квадратные 6×6 мм и круглые диаметром 6 мм. Поэтому макет нельзя готовить «по обозначению 2:1» — размер отверстия и отступ нужно получить от подрядчика заранее.

Второй типовой промах — изображение или схема через разворот. У пружинного издания листы не образуют непрерывного разворота: между соседними страницами стоит корешок с петлями, и картинка визуально разрывается со сдвигом. Фоны и плашки через корешок переносить можно, точную графику, таблицы и подписи — нет. Вылеты под обрез задают по 3 мм с каждой обрезной стороны; корешковая сторона тоже обрезается до пробивки, так что вылет нужен и там. Логику служебных полей при других способах скрепления мы разбирали в статье про кратность страниц и сдвиг полос у брошюры на скобу.

Пружина не держит обложку по плоскости, как клеевой корешок: нагрузка приходится на узкое корешковое поле с отверстиями. Поэтому обложку обычно берут плотнее блока — ходовой диапазон 250–300 г/м² при блоке 80–120 г/м². Ламинация здесь работает не только как внешняя отделка: плёнка укрепляет зону перфорации, по которой лист чаще всего начинает рваться при активном перелистывании. Для презентации, которую регулярно возят на встречи и часто листают, ламинация может быть полезна; для разового отчёта можно обойтись без неё.

Вторая распространённая конструкция — прозрачная ПВХ-обложка спереди и картонная подложка сзади. Первая страница читается через пластик, а подложка не даёт блоку гнуться, когда брошюру держат в руках. Обе детали входят в толщину изделия: прозрачная обложка 0,20 мм добавляет 0,40 мм на пару, ПВХ и кашированный картон бывают толще, и их имеет смысл измерить в составе пробного блока до заказа пружины.

Скругление углов имеет смысл добавлять к пружинному изданию, если оно будет часто лежать открытым, перевозиться и активно перелистываться: обработанный угол меньше заминается. На собственном производстве на ул. Зорге, 15, корп. 2 выполняются цифровая печать и подтверждённые постпечатные операции, включая скругление углов, биговку, ламинацию, УФ-лак и тиснение фольгой.

Блок толще выбранного диаметра. Самый частый случай: диаметр подобрали по числу листов из чужой таблицы, а бумага оказалась пухлее. Петли смыкаются впритык, листы не прокручиваются и не складываются назад, брошюра пружинит в руках. Лечится только запасом 2–4 мм к измеренной толщине и пересчётом по фактической бумаге.

Текст уехал под перфорацию. Возникает, когда в макете оставили поле по ширине отверстия, забыв про отступ от края и допуски пробивки. Проверка простая: включите в файле направляющую на 10–12 мм от корешка и убедитесь, что за неё не заходят колонтитулы, номера страниц, рамки таблиц и подписи к иллюстрациям.

Разные направления волокон у блока и обложки. Если волокно обложки идёт поперёк корешка, а блока — вдоль, после пробивки и при смене влажности у корешка появляется волна: обложка слегка «ведёт» относительно листов. Направление раскроя стоит обсудить вместе с выбором бумаги.

Как проверить всё сразу. Собрать контрольный экземпляр на тех же материалах, измерить толщину, навесить пружину и пролистать. Для блоков большого объёма помните и про общий предел: книжный или журнальный блок на нашем производстве собирается до 600 страниц, но для пружины ограничивающим остаётся не число страниц, а измеренная толщина и доступный диаметр.
