Пружина, скоба или КБС: чем скрепить презентацию

Когда обсуждают виды брошюр, речь почти всегда идёт о способе скрепления блока — именно он определяет, как изделие ведёт себя в руках. В цифровой печати практически применяются три варианта.

• Шитьё проволокой внакидку (скоба) — вложенные друг в друга сфальцованные листы и обложку прошивают скобами по линии сгиба. Минимум операций, но корешок — это просто сгиб: напечатать на нём название нельзя, а толщина блока ограничена способностью бумаги держать фальц.
• КБС — клеевое бесшвейное скрепление: корешок блока фрезеруют, проклеивают термоклеем (EVA или реактивный PUR) и вклеивают в мягкую обложку. Получается ровный плоский корешок, который становится частью развёртки обложки и несёт название, логотип, номер выпуска. Подробно технология разобрана в материале о том, что такое КБС.
• Пружина — блок перфорируют и собирают на металлическую двойную пружину (Wire-O, она же евроспираль), пластиковый гребень или непрерывную спираль. Корешковой надписи нет. Металлическая пружина RENZ RING WIRE и непрерывная спираль дают переворот страниц на 360°, а пластиковый гребень позволяет менять листы, но ограничивает полный оборот блока.

Терминологическая деталь: по ГОСТ Р 7.0.60-2020 брошюра — книжное издание объёмом от 5 до 48 страниц включительно, всё, что толще, формально относится к книгам. В коммерческой полиграфии брошюры называют и более объёмными, но на классификацию ГОСТ это не влияет.

Выбор проще делать не по объёму, а по тому, что человек делает с документом.

Работа за столом. Методичка, инструкция оператора, чек-лист, обучающий курс, тренинговая рабочая тетрадь — их держат раскрытыми, в них пишут, их перегибают пополам, чтобы освободить место. Здесь выигрывает металлическая пружина: страница фиксируется в любом положении и не захлопывается. Обычное КБС такого не обещает: производители клеёв выпускают отдельные lay-flat-составы для плоского панорамного разворота, и если он нужен, конструкцию согласуют заранее — само по себе скрепление на PUR панорамным не становится.

Презентационное издание. Каталог, прайс, годовой отчёт, лукбук читают линейно и ставят на полку. Тут важнее плоский корешок КБС: по нему издание находят среди десятка других и на него выносят название. Тонкую имиджевую брошюру на 16–32 страницы логичнее делать на скобу — сравнение этих двух вариантов между собой есть в статье скоба или КБС.

Замена и допечатка листов. Полностью разъёмный вариант один — пластиковый гребень: его раскрывают механизмом, вынимают устаревшую страницу и ставят новую, не теряя сам гребень. Металлическая двойная пружина после закрытия считается постоянным скреплением: GBC так и описывает WireBind — замена листа возможна, но требует раскрытия инструментом и повторной сборки. Непрерывная пластиковая спираль (например, GBC Color Coil) заявлена как постоянное скрепление, хотя оборот страниц на 360° даёт.

Под словом «пружина» скрываются три разных элемента, и путать их не стоит.

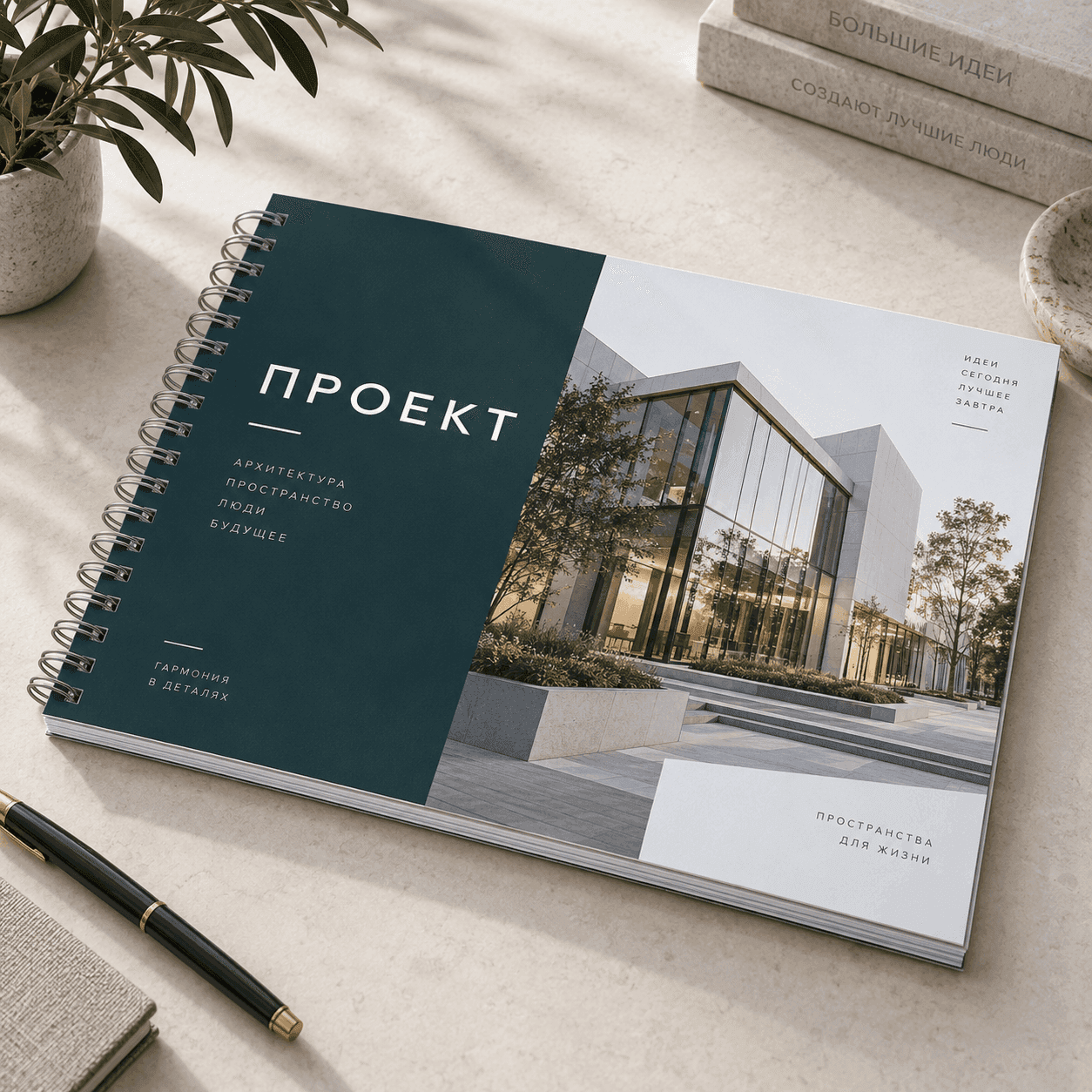

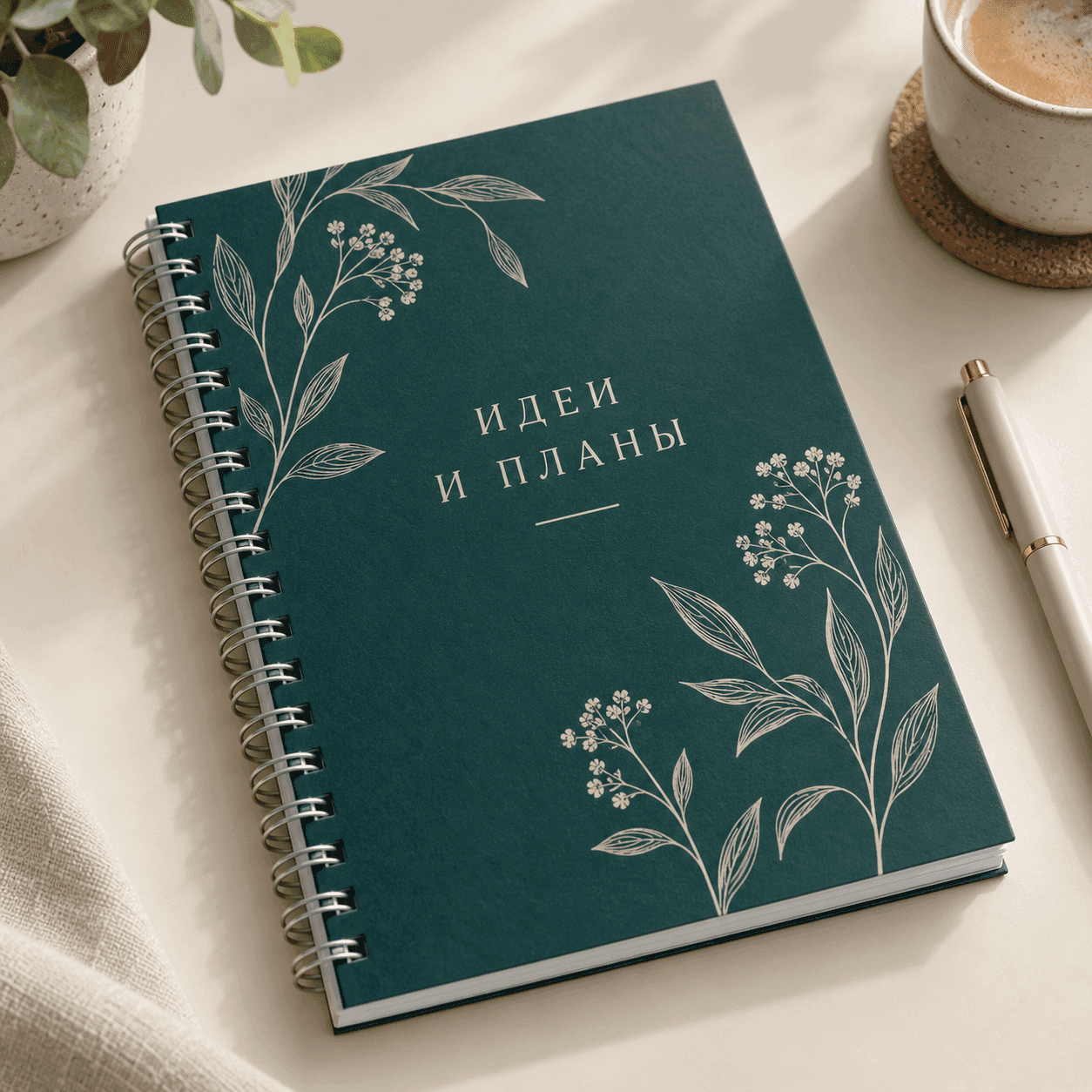

Металлическая двойная пружина (Wire-O, Ring Wire, евроспираль) — сдвоенные проволочные кольца, которые вставляют в ряд отверстий и замыкают на машине. Она даёт полный оборот страниц и подходит для презентаций и портфолио. После закрытия такое скрепление считается постоянным.

Пластиковый гребень — разъёмный пластиковый корешок с зубцами. Его раскрывают механизмом, поэтому листы можно добавлять, убирать и переставлять. Цена такой гибкости — выступающий корешок, который мешает перевернуть блок полностью на обратную сторону.

Непрерывная спираль продевается через отверстия витком за витком. Оборот на 360° есть, но перекомплектовать блок уже не получится.

Шаг перфорации для металлической пружины обозначают как 3:1 или 2:1 — это число отверстий на один дюйм корешка. Мелкий шаг 3:1 аккуратнее смотрится на тонких блоках, крупный 2:1 рассчитан на толстые: именно он допускает большие диаметры колец. Чем больше отверстий на дюйм, тем меньше бумаги остаётся между ними, поэтому для плотной бумаги и обложек толстый блок логичнее собирать на 2:1.

Обложку под пружину делают из картона либо комбинируют: прозрачная накладка из ПВХ спереди защищает титул, картонная или soft-touch задняя крышка держит форму блока на столе.

Скоба. Здесь важно не путать листы и страницы: один сфальцованный двусторонне запечатанный лист даёт четыре страницы. Одна из промышленных моделей буклетмейкера Plockmatic скрепляет и фальцует от 2 до 30 листов бумаги 20 lb, то есть изделие до 120 страниц, и имеет фронтальную подрезку для ступенчатого края толстого блока. Это характеристика конкретной машины, а не общий предел: результат производитель прямо связывает с бумагой, влажностью и печатной машиной. На практике толстый блок на скобе начинает пружинить, плохо держит сгиб и требует обрезки переднего края.

КБС. Единого минимума и максимума у технологии нет, рабочий диапазон задаёт машина: упомянутые Horizon BQ-160 и BQ-160PUR работают с блоками толщиной 1–40 мм и обложками 82–302 г/м². Слишком тонкий блок неудобен тем, что после фрезеровки корешка на него почти нечего клеить, поэтому для клеевого скрепления ориентируются на блок от нескольких миллиметров.

Пружина. Машина RENZ WIRE|GO 2:1 работает с диаметрами 6,9–32 мм и блоком толщиной 1–28 мм, что производитель приблизительно соотносит с объёмом до 280 листов бумаги 80 г/м². Толстый блок на пружине становится тяжёлым и неудобным: если объём уходит далеко за эти значения, документ логичнее разделить на тома или уйти в КБС. Журнальный и книжный блок у нас собирается до 600 страниц — при таком объёме пружина уже не рассматривается.

Корешковое поле. Под перфорацию у края блока нужен свободный отступ — от 10–12 мм, иначе отверстия срежут текст, колонцифры или рамку. Это поле закладывают с той стороны, где будет пружина, причём на обеих страницах разворота: у нечётных слева, у чётных справа. Фоны и плашки при этом выводят в вылет, чтобы отверстия пробивались по цвету, а не по белому полю.

Кратность страниц. Макет брошюры на скобу обязан содержать число страниц, кратное четырём; если страниц не хватает, при спуске полос добавляют пустые. Там же учитывается крип — смещение внутренних листов наружу из-за суммарной толщины фальца; величину компенсации назначает типография по бумаге и объёму, механика разобрана в статье о кратности страниц и сдвиге полос. Для пружины требования кратности четырём нет, поскольку каждый лист перфорируется отдельно.

Разворотные иллюстрации. На пружине и гребне панорамная картинка разрывается дважды: её рассекает корешковое поле с отверстиями, и совмещения «впритык» не будет. При обычном КБС часть изображения уходит в корешковую зону и визуально теряется; плоский панорамный разворот возможен в специальных lay-flat-конструкциях, которые нужно согласовывать отдельно. На скобе центральный разворот образован одним сфальцованным листом, поэтому изображение проходит через линию сгиба без стыка двух листов. Остальные развороты размещают так, чтобы линия стыка попадала на фон, а не на лица, схемы и текст.

Обложку для многостраничных изделий обычно печатают на картоне 250–350 г/м² — такой диапазон держит форму и выдерживает перелистывание; машины для КБС принимают обложки и тоньше, в упомянутом диапазоне от 82 г/м², но мягкая обложка на толстом блоке быстрее заминается по корешку.

Ламинация — опция для документов, которые часто носят с собой или используют в условиях, где обложка быстро загрязняется: инструкций, меню, учебных комплектов. Необходимость ламинации зависит от материала обложки и условий эксплуатации. Матовая плёнка меньше показывает отпечатки пальцев, глянцевая делает фотографии визуально контрастнее.

Биговка. Для КБС обложку бигуют по обе стороны корешка, чтобы она открывалась по заданной линии. Позиции бигов зависят от фактической толщины блока, а глубина — от толщины обложки; в линиях вроде Horizon CRB-160 это задаётся автоматически, а в файл ширину корешка и расположение бигов нужно получать из расчёта типографии после выбора бумаги. Для пружины биговка обычно не требуется: роль шарнира выполняет сама перфорация.

Дополнительно. Скругление углов подходит блоку, который постоянно вынимают из сумки. Перфорация внутри блока пригодится, если часть страниц предполагается отрывать — анкеты, купоны, отчётные формы. Тиснение фольгой и выборочный УФ-лак чаще используют на презентационных обложках под КБС, где корешок и лицевая сторона работают как единая плоскость.
