Клапаны на мягкой обложке: размеры и раскладка макета

Обложка с клапанами (их же называют французскими клапанами) — это цельная мягкая обложка, у которой передняя и задняя сторонки продолжены наружу и загнуты внутрь книги по линиям бигов. Клапан — часть переплёта: он печатается и фальцуется вместе с обложкой и никуда не снимается.

Суперобложка — другая конструкция: отдельная съёмная оболочка с клапанами, которая надевается поверх мягкой обложки или переплётной крышки. В коммерческих описаниях эти два решения иногда объединяют под словом «суперобложка», и из-за этого в макет попадает неверная развёртка: у суперобложки своя высота и свои допуски, у клапанной обложки сгиб привязан к обрезному формату блока.

Что размещают на клапанах

• справку об авторе с портретом — классическое наполнение переднего клапана;
• аннотацию, если 4-я страница обложки занята изображением;
• список серии или других изданий;
• карту, схему, легенду условных обозначений — то, к чему читатель возвращается на разных страницах;
• купон, промокод, QR-код на электронную версию.

Конструкция оправдана там, где мягкий переплёт может создавать впечатление более сложной конструкции: в авторских книгах малых издательств, каталогах коллекций, лукбуках, меню и портфолио. Сравнивая переплёты книг на Print24.su и других сайтах типографий, учитывайте различие между основной обложкой и съёмной оболочкой. Обзор конструкций дан в материале о подготовке книги к печати, а здесь разобрана именно развёртка с клапанами.

Обложка с клапанами верстается одним файлом-полосой. Слева направо в ней идут: вылет — клапан — сторонка — корешок — сторонка — клапан — вылет. При равных сторонках, клапанах и вылетах полная ширина макета считается так:

W = 2B + S + 2F + 2b, где B — ширина блока после обрезки, S — фактическая ширина корешка, F — ширина одного клапана, b — вылет. Высота проще: H макета = H блока + 2b. Типичный вылет — 3–5 мм, точное значение задаёт типография; порядок передней и задней сторонок зависит от принятой ориентации файла, поэтому ориентацию лучше уточнить до вёрстки.

Типичный диапазон из лида — производственный ориентир, а доля ширины блока в таблице ниже помогает привязать его к конкретному формату. Эти подходы не заменяют проверку ограничений оборудования: финальную ширину клапана согласовывают с типографией.

Как получить ширину корешка

Расчётная оценка: S = (число страниц / 2) × толщина одного листа. Толщина листа выводится из плотности и пухлости бумаги (обычно 0,8–1,2 см³/г): офсет 80 г/м² при пухлости около 1,0 даёт примерно 0,08 мм, значит 200 страниц — это около 8 мм. Но по одной плотности корешок определять нельзя: нужна фактическая толщина листа по спецификации или замер собранного пробного блока. Подробнее о выборе бумаги блока и обложки — в разборе плотностей для каталога и брошюры.

Сколько линий сгиба на развёртке

Для мягкой обложки на КБС обычно предусматривают четыре корешковых бига: два по границам корешка и два бига открывания примерно в 5–7 мм от них на сторонках. К ним добавляются две линии сгиба клапанов: итого шесть линий на развёртке. Расстояние между корешковым бигом и бигом открывания зависит от материала, клея и настроек переплётной машины. В некоторых производственных схемах линию сгиба клапана смещают наружу на 1–1,5 мм, чтобы загнутый край не выступал за обрез, — такую компенсацию берут только из шаблона типографии: существуют и схемы, где вместо смещения уменьшают ширину сторонки на 3–5 мм.

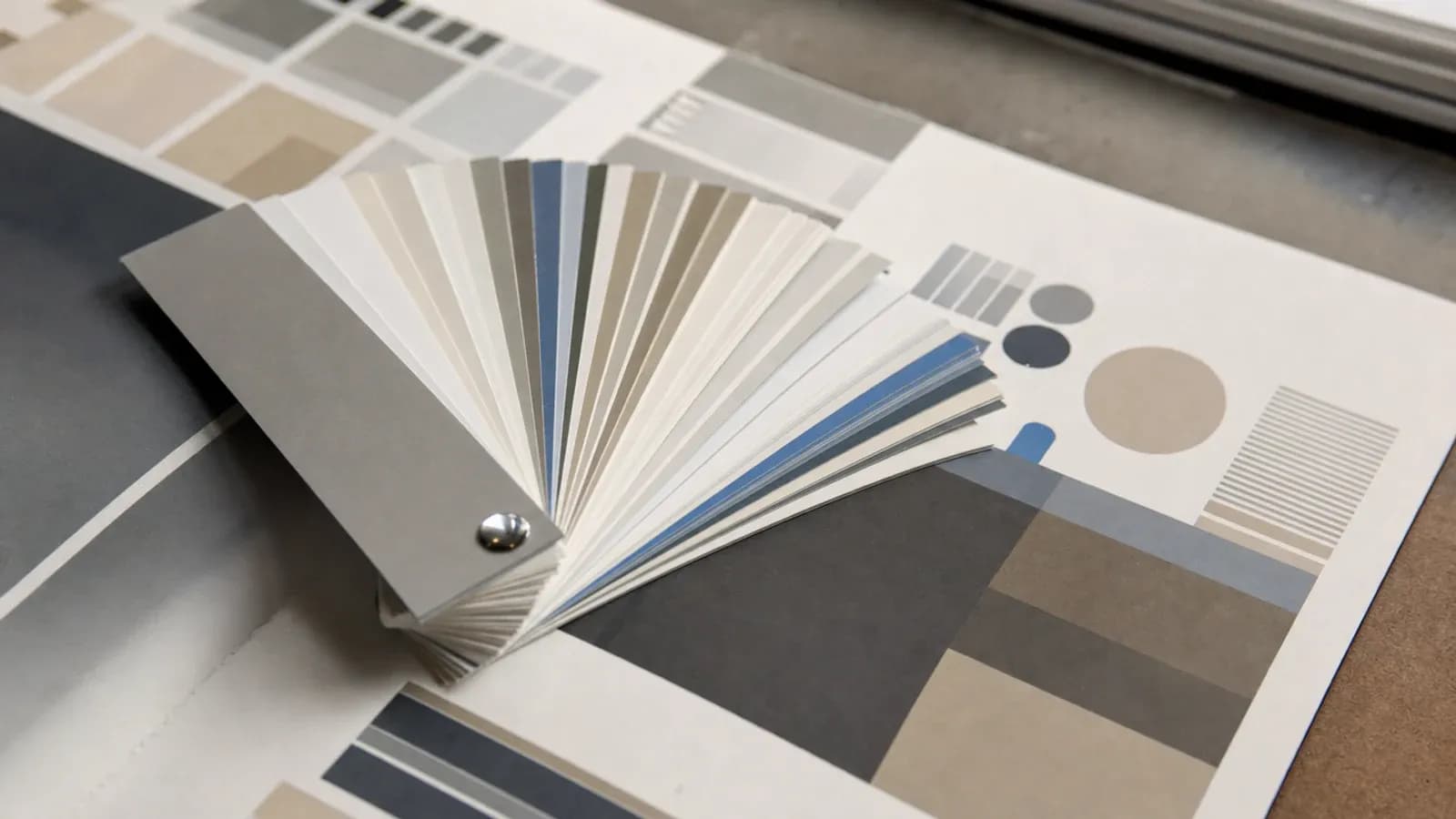

Для мягких обложек типографии обычно берут мелованную бумагу или обложечный картон плотностью примерно 250–350 г/м², часто с ламинацией. Клапан — уязвимая часть такой обложки: он не поддержан с внешней стороны, поэтому свободный край может идти волной, а углы — заворачиваться. Мягкая обложка плотностью менее 200 г/м² обычно хуже держит форму и быстрее изнашивается — это практический ориентир, а не запрет: результат определяют также толщина и состав бумаги, ширина клапана, покрытие и условия эксплуатации.

Важно не путать плотность с жёсткостью. Два материала по 300 г/м² могут отличаться по толщине и составу и вести себя на сгибе по-разному. Для клапанной обложки волокна обычно ориентируют вдоль корешка. На качество биговки и фальцовки влияют структура и толщина материала, тип и прочность покрытия, влажность бумаги и относительная влажность воздуха. Поэтому даже материалы одинаковой плотности могут потребовать разных матриц и глубины биговки.

Ламинация меняет поведение материала на сгибе, но результат нельзя оценить без учёта плёнки, бумаги и конструкции обложки. Биговка перед фальцовкой помогает сформировать контролируемый сгиб и снизить риск растрескивания покрытия. Для тёмных плашек и выбранной комбинации бумаги с плёнкой полезен тестовый образец — причины дефектов разобраны в статье о биговке перед фальцовкой.

Текст и логотипы у линии биговки. Безопасная зона от любой линии сгиба — не меньше 5 мм. Элемент, поставленный ближе, после фальцовки может оказаться на сгибе или перейти на соседнюю плоскость.

Сквозной рисунок через корешок без запаса. Корешок рассчитан, а фактическая толщина блока отличается на миллиметр — и картинка уезжает со стыка. Делайте композицию так, чтобы смещение на 1–2 мм не разрушало кадр: без тонких вертикальных линий на границе корешка и без надписей, которые обязаны совпасть.

Штрихкод и выходные данные на клапане. Клапан загнут внутрь, поэтому ISBN, штрихкод и сведения, которые должны быть доступны без раскрытия клапана, на практике удобнее размещать на 4-й странице обложки. Окончательное расположение определяют требования конкретного издания; клапаны обычно оставляют для дополнительного контента.

Линии биговки, оставленные печатными. Цветные или чёрные линии сгиба в тиражном PDF напечатаются. Способ обозначения бигов — отдельный слой, технологические метки или отдельный просмотровый файл — согласуется с типографией; общий порядок сборки файла есть в материале про допечатную подготовку PDF.

Обработка «как обычная обложка». Клапанную обложку нельзя без проверки обрабатывать по той же схеме, что обложку без клапанов: после загибки передний край уже невозможно корректировать обычной совместной подрезкой с блоком. Поэтому обрезной формат и ширина клапана фиксируются до печати.

Самый частый партнёр клапанов — КБС, клеевое бесшвейное скрепление, при котором листы блока и мягкая обложка соединяются клеем по обработанному корешку без предварительного шитья тетрадей. Конкретный способ обработки корешка и тип клея определяются технологией производства. Подробнее об этом узле — в статье о КБС и его применении. На нашем производстве книжный и журнальный блок выполняется объёмом до 600 страниц, печать возможна от 1 экземпляра, поэтому можно изготовить пробный экземпляр перед тиражом.

Два момента влияют именно на клапан. Первый: внутренняя зона приклейки обложки должна оставаться свободной от печати и отделочных покрытий — в одной из производственных схем её ширину задают как T = K + 2x, где K — корешок, а x составляет 0–5 мм с каждой стороны; конкретную схему даёт типография под используемый клей и оборудование. Второй: тонкий блок толщиной до 7 мм, особенно на плотной бумаге, может раскрываться недостаточно широко. Клапан, подведённый почти к корешку, в таком случае сложнее открыть и заправить обратно без замятия. Раскрываемость также определяют вид клея, обработка корешка, направление волокон и конструкция блока.

Клапаны совместимы и с КШС — клеевым швейным скреплением, при котором тетради сначала сшивают нитками, а затем соединяют клеем с мягкой обложкой. Корешок считают по фактически изготовленному или точно специфицированному сшитому блоку: нити и фальцы добавляют толщину, поэтому расчёта только по плотности бумаги недостаточно. Раскрываемость КШС оценивают по конкретной конструкции, бумаге и обработке корешка.
