Суперобложка для 7БЦ: раскладка, клапаны, размеры

Для расчёта суперобложки книги 7БЦ нужны размеры готовой крышки, а не только обрезной формат блока. Запросите ширину и высоту картонных сторонок, конструкцию корешка и согласованную зону его огибания. При поиске переплётов книг на Print24.su или другом сайте одного обозначения 7БЦ недостаточно для окончательной раскладки.

Картонные сторонки прикрывают блок спереди и сзади; канты выступают за его обрез. Отстав — полоса бумаги или картона, приклеенная изнутри к покровному материалу между сторонками для сохранения формы корешка крышки. Расстав — промежуток между отставом и сторонкой, где находится шарнирная область.

7БЦ — принятое обозначение твёрдого переплёта с печатным бумажным покрытием, защищённым полимерной плёнкой. ГОСТ 22240-76 определяет тип 7 как цельнокрытую крышку, но не задаёт размеры съёмной обёртки. Загиб покровного материала внутрь крышки — обычно 15–17 мм, в зависимости от конструкции и оборудования, — нельзя переносить в макет как клапан.

Суперобложку рассчитывают отдельно: для дополнительной защиты, презентационного оформления или особой версии части тиража. Здесь рассматриваем только внешнюю геометрию; устройство блока разобрано в статье про твёрдый переплёт изнутри.

Для обычной полноформатной суперобложки обрезная ширина равна W = Fл + Pл + S + Pп + Fп. При одинаковых сторонках и клапанах: W = 2P + S + 2F. Здесь P — согласованный участок над сторонкой, S — корешковая зона, F — клапан. Конструкции с вырубкой требуют отдельной схемы.

Припуски на раскрытие и огибание шарнирной области должны быть учтены в согласованных P и S. Если изготовитель выдаёт их отдельно, сначала уточните, к каким участкам они относятся. Добавлять ширину расставов поверх готового шаблона нельзя: получится двойной учёт, и рисунок корешка сместится.

Канты учитывают сверху, снизу и по переднему обрезу. Для средних и больших форматов ориентир 3–4 мм зависит от конструкции и требований изготовителя. Высота сторонки: Hк = Hб + kв + kн, то есть высота блока плюс верхний и нижний канты. Высоту суперобложки H согласуют по готовой крышке и положению её кромок. Вылет не исправляет ошибку посадки: после подрезки он исчезает.

Таблица ниже задаёт условные исходные размеры, а не шаблон определённого формата книги. По ним обрезная развёртка получается 480 × 216 мм. Размер файла с одинаковым вылетом b по периметру рассчитывают как (W + 2b) × (H + 2b); в примере это 490 × 226 мм. Если после изготовления блока изменился корешок, пересчитывают ширину и положение сгибов, а не растягивают весь макет вместе с текстом.

Предварительную толщину бумажной части считают по формуле T = (N / 2) × t, где N — число страниц, t — толщина листа в миллиметрах. Это сумма толщин листов, а не готовый корешок книги 7БЦ. Страница — одна полоса, поэтому в расчёт входит половина числа страниц.

Граммаж нельзя подставлять вместо t. Бумаги одной плотности могут различаться пухлостью; нужен показатель толщины конкретной марки. В спецификации SvetoPrint марки C для бумаги 80 г/м² указано 104 ± 3 мкм. Таблица ниже использует номинальные 0,104 мм на лист; спецификация производителя носит информационный характер. Подробнее о выборе материала — в статье про бумагу для каталога и брошюры.

Следующая расчётная ступень — деталь крышки. Для прямого корешка с жёстким отставом «Цифра-Р» использует O = T + 2d, где d — толщина картона сторонок. Обычно рассматривают картон толщиной 1,75–3,0 мм, но выбор зависит от конструкции и оборудования. Формула не предназначена для кругленого корешка и не задаёт автоматически зону S суперобложки.

Соседние колонки показывают, как меняется размер при переходе от бумаги к отставу. Окончательный расчёт требует измерения изготовленного блока по корешку и проверки конструкции крышки. В «Технологиях Печати» переплёты книг изготавливают на собственном производстве; книжный блок может содержать до 600 страниц.

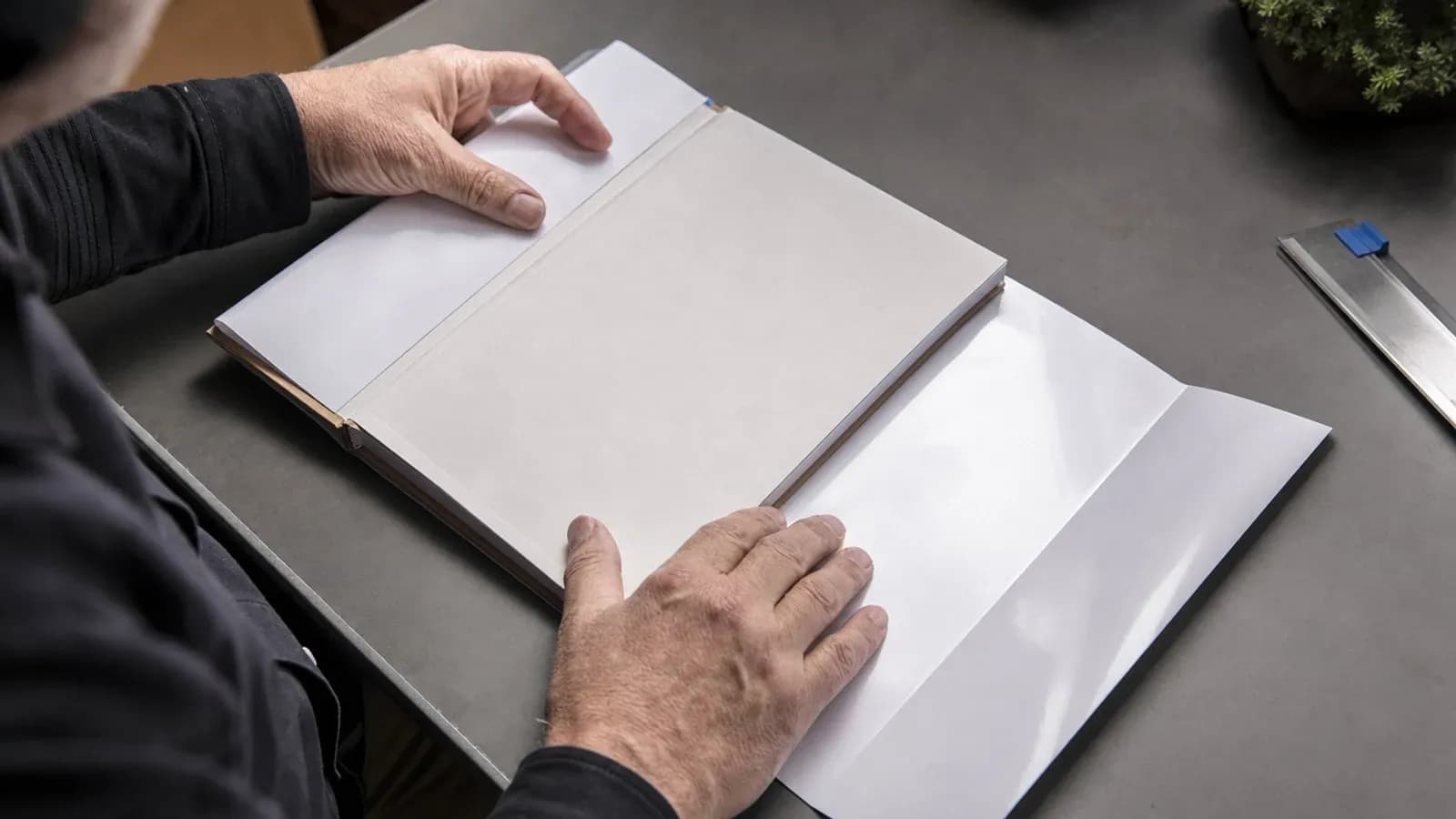

Для твёрдой крышки важна не только ширина клапана, но и место его сгиба: он должен подворачиваться под сторонку по её наружному канту. Если линия назначена по обрезу страницы, а не по крышке, меняются и посадка лицевого участка, и фактический заход клапана внутрь.

Отраслевой справочник требует совпадения корешка суперобложки с корешком книги, сгиба клапана — с кантом крышки, а также отсутствия отгибания крышки клапанами. Это критерии контроля из справочника 1985 года; конкретные производственные допуски берут из технологической карты заказа.

Клапан короче необходимого захода под сторонку может хуже удерживать обёртку при раскрытии. Однако универсальной минимальной длины нет: она связана с форматом, бумагой, плёнкой и лакированием. Проверяют два разных дефекта: клапан выходит наружу или, наоборот, своей жёсткостью отгибает крышку. Справочник рекомендует долевое направление бумаги вдоль корешка и такое же направление припрессовываемой плёнки; рекомендацию учитывают вместе со свойствами материала.

Аннотацию, биографию автора, отзывы и ISBN размещают уже внутри проверенного поля клапана. Общий расчёт клапанов мягкой обложки здесь не нужен: у неё другая конструкция, описанная в статье «Клапаны на мягкой обложке: размеры и раскладка макета».

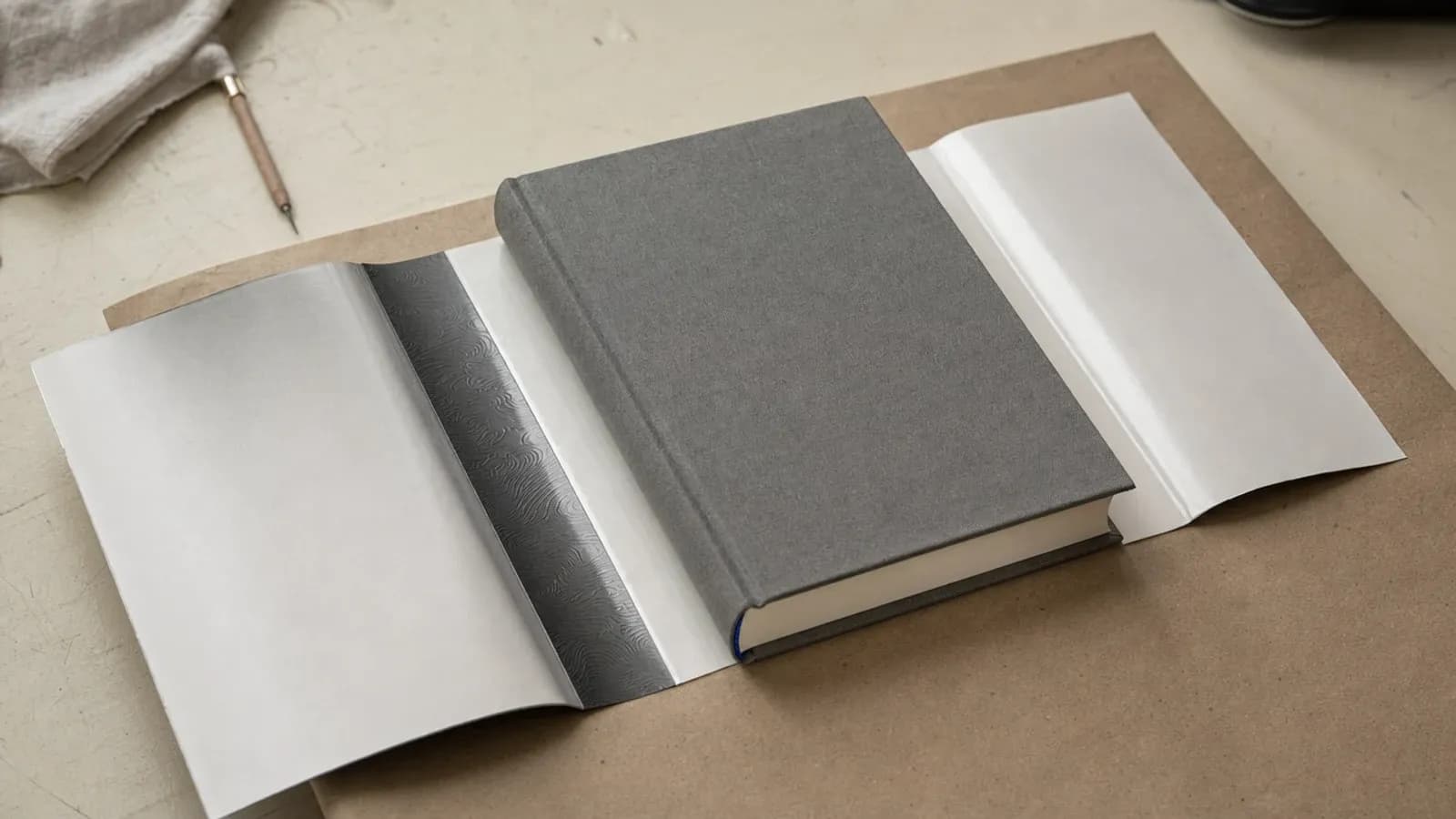

Развёртку рассматривают со стороны наружного изображения: задний клапан — задняя сторонка — корешок — передняя сторонка — передний клапан. Положение каждого сгиба определяют накопленной суммой ширин участков от левого обрезного края. Вылет находится за этим краем и не входит в ширину первой панели.

Разметку сгибов передают отдельно от печатного изображения в согласованном формате. Особенно важно различать границы корешковой зоны и конструктивную шарнирную область: они не становятся взаимозаменяемыми только потому, что на плоском макете расположены рядом.

Для корешкового текста «Принт-Пром» рекомендует отступы не менее 2–3 мм от границ зоны из-за возможного смещения сгибов. В общих требованиях «Виконта» значимые элементы размещают не ближе 5 мм от края изделия и линий биговки. Это рекомендации разных источников, не два одновременно действующих допуска; безопасное поле конкретной суперобложки подтверждают по её шаблону.

Проверяйте композицию на книге в закрытом и раскрытом положении. Заголовок должен оставаться в корешковой зоне, а лицо, логотип или важная деталь рисунка — не уходить на нежелательный изгиб. Фон продолжают только за внешний обрезной контур; у внутренних сгибов отдельных вылетов нет. Требования к профилям, шрифтам и оверпринту собраны в материале про допечатную подготовку PDF.

Материал суперобложки выбирают отдельно от покрытия, приклеиваемого к картону крышки. Обычно рассматривают мелованную бумагу 130–170 г/м², но выбор зависит от формата и оборудования. Проверенный пример ассортимента «Принт-Пром» — 130–150 г/м² с ламинацией; этот диапазон и обязательность покрытия относятся к конкретному производству, а не ко всем суперобложкам.

Глянцевая, матовая и Soft-Touch-плёнка меняют не только поверхность: бумагу и покрытие оценивают совместно по жёсткости. Ламинация служит защитным покрытием, но не гарантирует отсутствия заломов на сгибах. Для примерки следует учитывать выбранное покрытие, иначе проверка одной бумаги не отвечает на вопрос, будут ли готовые клапаны отгибать крышку.

Тиснение фольгой и выборочный УФ-лак размечают относительно согласованных сгибов. Пересечение декором сгиба требует отдельной проверки: результат зависит от бумаги, покрытия и оборудования. Вместо универсального запрета или обещания сохранности укажите в задании точное положение декора; возможные решения — перенос на плоский участок либо разрыв рисунка у сгиба.

Подготовка сгиба разобрана в статье про биговку перед фальцовкой, а различия отделки — в обзоре лакирования, тиснения и фольгирования. Для расчёта суперобложки важен итоговый набор материалов, с которым проверяют её посадку.
