Перфорация и отрывной купон на листовке: шаг и расположение

Отрывной элемент появляется в макете, когда одну листовку нужно физически разделить между двумя участниками сделки. Типовые сценарии: купон на скидку, который клиент отдаёт на кассе; талон на услугу (диагностика, первое занятие, замер); регистрационный корешок, где клиент пишет контакты и отдаёт полоску организатору; листовка-вкладыш в заказ интернет-магазина с отрывной частью под возврат или отзыв.

Формально по ГОСТ Р 7.0.60-2020 листовка — листовое издание объёмом от 1 до 4 страниц. Это издательское определение, а не техническое ограничение конструкции: отрывная часть, фальцовка или перфорация в нём не описаны, поэтому решение о механике отрыва принимается на уровне производства, а не классификации.

Перфорация оправдана, когда две части должны быть выданы вместе и подтверждать друг друга. Если купон живёт отдельной жизнью — его будут носить в кошельке, клеить на холодильник, сканировать без листовки, — часто дешевле и надёжнее сделать два изделия: листовку и отдельную карточку. Перфорированная полоса шириной меньше 30–35 мм плохо переносит раздачу в руки и пересылку в конверте: она мнётся и надрывается сама. Подробнее о том, под какой сценарий распространения подбирают конструкцию, мы писали в разборе видов листовок по назначению.

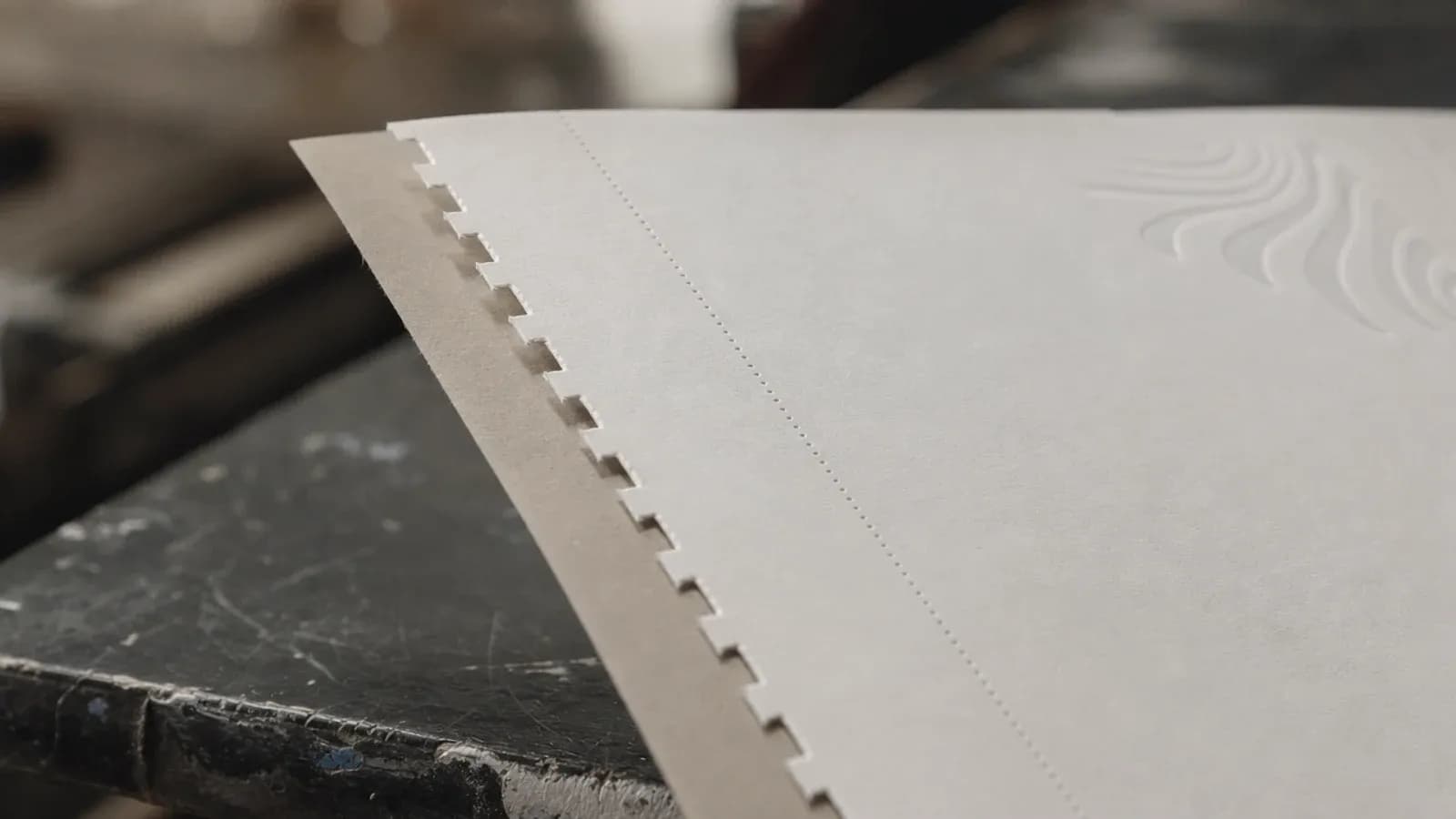

Перфорация — ряд повторяющихся отверстий или прорезей с оставленными между ними перемычками. Перемычка (непрорезанный участок бумаги) удерживает части изделия вместе до отрыва; прорезь ослабляет лист. В полиграфической практике то же пунктирное надрезание без удаления частиц называют просечкой.

Шаг перфорации — расстояние между одинаковыми точками соседних элементов, например между зубьями перфорационного колеса. Частоту зубьев указывают в TPI (teeth per inch): номинальный шаг равен 25,4 мм, делённым на TPI. Для ориентира: в спецификации Morgana AutoCreaser S применяются колёса 9 TPI для продольной и 13 TPI для поперечной перфорации — это примерно 2,82 и 1,95 мм шага. Но TPI не сообщает длину прорези и перемычки, поэтому сам по себе усилие отрыва не определяет.

Усилие зависит от соотношения прорезанных участков и оставшихся перемычек: чем больше доля прорези, тем слабее линия. Дополнительно влияют материал, направление волокон, геометрия ножа и глубина прорезания. Отсюда два практических вывода. Первый: универсального «правильного шага» не существует, его подбирают под бумагу. Второй: микроперфорация (частая мелкая просечка) даёт менее зубчатую кромку и меньшую деформацию листа, но не гарантирует самый лёгкий отрыв — без данных о длине прорезей и перемычек частота зубьев ничего не говорит о прочности.

Биговка решает обратную задачу: она продавливает канавку и подготавливает сгиб, не разрывая волокна, — про это есть отдельный материал о том, почему сгиб трескается без биговки. Надрез (kiss-cut) прорезает верхний слой самоклеящегося материала, оставляя подложку целой.

Линию отрыва задают технологическим контуром — векторной непечатаемой линией, вынесенной на отдельный слой с понятным названием (например, «PERF»). Часто такие объекты назначают плашечным цветом (Spot Color). Название цвета, толщину линии и атрибут Overprint согласуют с требованиями типографии: у разных производств они отличаются. Общие правила подготовки файла разобраны в гайде по допечатной подготовке PDF.

Нарисованный в дизайне пунктир — только визуальная подсказка читателю, где рвать. Физическую линию он не создаёт, и если технологический контур не передан, тираж приедет без перфорации либо с просечкой не там, где нарисовано.

Безопасная зона — область, внутри которой размещают текст, логотипы и номера с технологическим отступом. Практика российских типографий — не ближе 5 мм к линиям реза, фальцовки и перфорации; конкретное производство может согласовать 3–5 мм или больше. Это безопасный ориентир, а не норма ГОСТ. Вылеты под обрез при этом стандартные — 2–3 мм фона за линию реза.

Отдельный вопрос — насколько близко линия отрыва может подходить к краю изделия. Практический ориентир для раздаточной листовки — не менее 10 мм: более узкая полоса надрывается сама при транспортировке и раздаче. Встречающееся требование «заканчивать линию отверстий за 1,6 мм до каждого края» взято из руководства Lexmark по перфорированным формам для лазерных принтеров и относится к стабильной подаче материала, а не к готовой листовке. Сквозной отрыв до самого края согласуют с типографией отдельно.

Для листовок с купоном обычно работают в диапазоне 130–300 г/м². Важная оговорка: плотность в г/м² — не эквивалент толщины и не гарантия ровного отрыва. Бумаги одной плотности различаются по толщине, жёсткости и покрытию, поэтому поведение на перфорации проверяют на образце тиражного материала.

Ориентир по оснастке: для Morgana AutoCreaser S перфорация заявлена на материалах толщиной до 0,25 мм — это примерно до 250 г/м²; штатный нижний диапазон начинается около 80 г/м², а 60 г/м² допускаются только при подходящих свойствах материала, формате и уменьшенной стопе. Значит, 130–170 г/м² — предсказуемая зона для промо-листовки, 200–250 г/м² подходят для талона, который должен держать форму, а 300 г/м² уже требуют согласования оснастки и пробы.

Направление волокон влияет на кромку: разрыв параллельно машинному направлению обычно получается более плавным и ровным, чем поперёк. Выраженность эффекта зависит от состава и покрытия бумаги, поэтому при длинной линии отрыва стоит попросить пробу на тиражном материале и, если возможно, развернуть раскладку под волокно. О том, как плотность соотносится со сценарием раздачи, есть отдельный материал про бумагу и плотность для листовок.

Отделка по линии отрыва — главный источник брака. Ламинация не делает перфорацию невозможной, но чтобы прорезать плёнку без вытягивания нитей и отслаивания, нужны подходящие ножи и предварительная проба; обычная бумажная оснастка даёт рваный край и «бахрому». Сплошной УФ-лак работает похоже: покрытие тянется и не рвётся по просечке. Рабочее решение — оставить полосу вдоль линии отрыва без ламинации и лака либо применять выборочную отделку, не заходящую на перфорацию.

Если акцию нужно считать, купон нумеруют. Технически это делается двумя путями. Первый — печать переменных данных (VDP): каждому экземпляру назначается уникальный серийный номер, штрихкод или QR-код, причём одна строка таблицы Excel или CSV соответствует одному экземпляру. До печати таблицу проверяют на пропуски, дубли и ошибки: оборудование воспроизводит переданные данные как есть. Второй путь — механическая нумерация: например, промышленная нумерационно-перфорационная машина Morgana FSN II перфорирует и нумерует лист за один проход, работает со скоростью до 9000 листов в час и позволяет установить до 8 нумерационных головок. Минимальные расстояния между номерами и доступное число линий зависят от оснастки.

Ключевое решение принимается до верстки: какая часть подтверждает право клиента, а какая нужна продавцу для учёта. Если после отрыва купон клиента и корешок продавца должны сопоставляться, один и тот же последовательный номер печатают по обе стороны линии перфорации — именно для сверки. Одноразовый промокод, наоборот, размещают только на той части, которая предъявляется и погашается, если бизнес-процесс не требует копии.

Практическая раскладка для скидочного купона: у клиента остаётся часть с оффером, сроком действия и адресом точки, продавец забирает корешок с номером и местом под дату и подпись. Для регистрационного талона всё наоборот: контактные поля уносит организатор, а клиенту остаётся половинка с номером места и временем. Сверка возвратов сводится к диапазонам: зная, какие номера ушли в какой канал раздачи, по собранным корешкам считают отклик каждого канала отдельно.

Стандартные размеры ряда А: А4 — 210×297 мм, А5 — 148×210 мм, А6 — 105×148 мм. Деление А4 на три полосы параллельно короткой стороне даёт евроформат 99×210 мм; это нормативная треть А4, хотя типографии нередко предлагают близкие коммерческие варианты 98×210 или 100×210 мм — при отрывной части разницу в 1–2 мм лучше уточнить заранее, потому что она уходит в ширину купона.

Когда спрашивают про размер флаера с талоном, ответ упирается в остаток под основной блок. В практике ширина отрывной части — 40–60 мм: этого хватает на номер, короткий текст оффера и поле под подпись, и при этом полоса не рвётся сама. На А6 купон в 40–45 мм по короткой стороне оставляет под заголовок и картинку примерно квадрат 105×103–108 мм — рабочий минимум для промо у метро. На А5 удобнее отрывать снизу полосу 50–60 мм: остаётся полноценный блок 148×150–160 мм. Евроформат 99×210 мм терпит купон до 55–60 мм по низу, потому что изделие вытянутое.

Вертикальный отрыв (купон-«корешок» сбоку) на А5 даёт 40–50 мм полосы и оставляет 98–108 мм ширины основного блока — такая схема привычна для регистрационных талонов и пригласительных. Для листа с серией талонов берут А4 и размещают две-три линии перфорации с шагом 50 мм; каждый талон при этом нумеруют отдельно. Общие принципы выбора формата и посадки макета разобраны в гайде по подготовке макета листовки.
